Проектирование теплопровода в ППУ изоляции: что учесть до монтажа

30 июн 2026
Проектирование теплопровода в ППУ изоляции: что учесть до монтажа

Проектирование теплопровода в ППУ изоляции начинается с предварительного сбора данных по объекту, территории, температурному режиму, эксплуатационной нагрузке и особенностям подземной или наземной прокладки. В проекте определяют способ прокладки, глубину заложения, длину трассы, параметры теплоносителя, расположение опор, компенсаторов, фасонных элементов, стыков, концевых точек и устройств контроля.

Для бесканальной прокладки тепловых сетей в грунте предусмотрены трубы ППУ ПЭ с полиэтиленовой оболочкой. Наружного слоя из полиэтилена достаточно для защиты теплоизоляции от влаги, земли, боковых нагрузок и механического воздействия. Стальная основа должна иметь прочность, соответствующую давлению и температуре теплоносителя, а пенополиуретановая прослойка эффективно уменьшает потери тепла и повышает долговечность теплопроводов.

При проектировании теплопроводов важно учитывать не только диаметр и длину линии, но и условия работы тепловых сетей в течение многих лет. От правильного выбора предизолированных элементов зависит ресурс системы, удобство обслуживания и возможность своевременно проводить контроль состояния изоляции.

Какие данные нужны в начале проектирования

В начале разработки собирается информация о назначении тепловых сетей, параметрах отопления, расчетной температуре, давлении, диаметре подающего и обратного теплопровода, длине трассы, точках подключения, местах поворотов, вводах в здания и границах проектируемой зоны. Эти данные должны быть представлены заказчиком, проектировщиком либо эксплуатационной организацией.

Для новых тепловых сетей следует определить направление трассы, глубину заложения, места установки отключающих устройств, камер, спускников, водовыпусков, промежуточных узлов и контрольных точек. Для реконструкции дополнительно проверяют существующую систему, ранее смонтированные теплопроводы, состояние старых трубопроводов, возможность разрытия, сроки пуска и порядок присоединения к действующей теплосети.

В документации должны содержаться ключевые характеристики: расчетная температура, максимальная и рабочая нагрузка, длина, класс арматуры, требования к СОДК, состав фасонных элементов, перечень комплектующих, план прокладки, чертежи узлов, таблица показателей и графическое изображение с разрезом. Если данные приведены не полностью, возрастает риск ошибки на этапе закупки, монтажа и приемки теплопроводов.

Параметр Что проверяют
Температура теплоносителя Расчет потерь тепла, толщину изоляции и температурных удлинений
Рабочее давление Прочность стальной основы, класс арматуры и режим опрессовки
Длина трассы Количество секций, стыков, компенсаторов и контрольных точек
Свойства грунта Подготовку основания, выбор оболочки и риск проникновения влаги
СОДК Положение сигнальных проводников и контроль в период эксплуатации


Какие нормативные данные учитывают в проекте

При разработке теплопроводов для тепловых сетей следует учитывать СП, СНиП, регламент проектирования, общие положения нормирования, требования законодательства России, рекомендации по теплоснабжению, требования охраны труда и правила эксплуатации инженерных коммуникаций. В проектируемой документации должны быть показаны разделы, содержание, ссылки на чертежи, указание размеров, схема прокладки, наружного покрытия и расположения контрольных точек.

В составе материалов могут быть приведены данные производителя, заводской паспорт, маркировка заводов-изготовителей, условия транспортирования, порядок приемки, регистрация измерений, методы контроля и перечень документов, подлежащих хранению. Такая информация необходима для обеспечения правильной сборки, проверки готового объекта и подтверждения соответствия требованиям заказчика.

Для теплопроводов большой протяженности важно указывать фактическое положение трубопроводов, длину расчетных участков, расположение стыков, наличие сигнальных проводников, состояние наружного покрытия, результаты испытаний и порядок периодического обследования. Эти данные следует хранить в полном объеме в течение гарантийного и последующего периода эксплуатации.

На практике проектная документация часто включает пояснительную записку, спецификацию, альбомы чертежей, исполнительные схемы, ведомость элементов и разделы, касающиеся безопасности. Такой комплект позволяет каждому участнику работ понимать, какие действия нужно производить на начальном этапе, в момент монтажа и при приемке теплопроводов.

Как выбирают способ прокладки

Теплопровод может прокладываться бесканально в грунте, в проходных и непроходных каналах, на опорах, в технических помещениях, тоннелях, подпольях, коридорах, коллекторах или на участке наземной прокладки. Выбор осуществляется с учетом категории территории, назначения объекта, требований эксплуатирующей организации и доступа к обслуживанию тепловых сетей.

Для бесканальной прокладки следует обеспечить устойчивое основание, правильную обсыпку, защиту оболочки и возможность контроля стыков. Для канальной прокладки проверяют вентиляцию, отвод конденсата, состояние проходов, доступ к отключающим устройствам и безопасный выход. Для наземной зоны оценивают воздействие воздуха, осадков, солнечного света, ветровых нагрузок и естественной смены температурных циклов.

Вблизи дорог, фундаментов домов, детских площадок, зеленой зоны, метрополитена, внутриквартальных проездов, промышленных площадок и других коммуникаций проектные решения согласуют особенно тщательно. В отдельных случаях предусматривается бетонная или железобетонная защита, монолитный блок, плита, футляр, лоток, демпферная подушка либо защитный кожух.

Для городских и индустриальных тепловых магистралей предпочтительный способ прокладки выбирают после анализа условий участка, ширины свободных зон, глубины низа траншеи, наличия строящихся объектов и возможности разрытия. Если теплопровод проходит вдоль дорог или существующих коммуникаций, дополнительно учитывается удобство будущего доступа к стыкам и контрольным устройствам.

Как грунт и основание влияют на надежность

Грунт относится к факторам, которые напрямую влияют на срок службы теплопроводов. При высокой влажности, просадке, наличии насыпных слоев, глины, щебня, мерзлых включений, строительных остатков или риска затопления требуется качественная подготовка основания. Оболочка должна быть защищена от камней, острых кромок, давления и неравномерного сдвига.

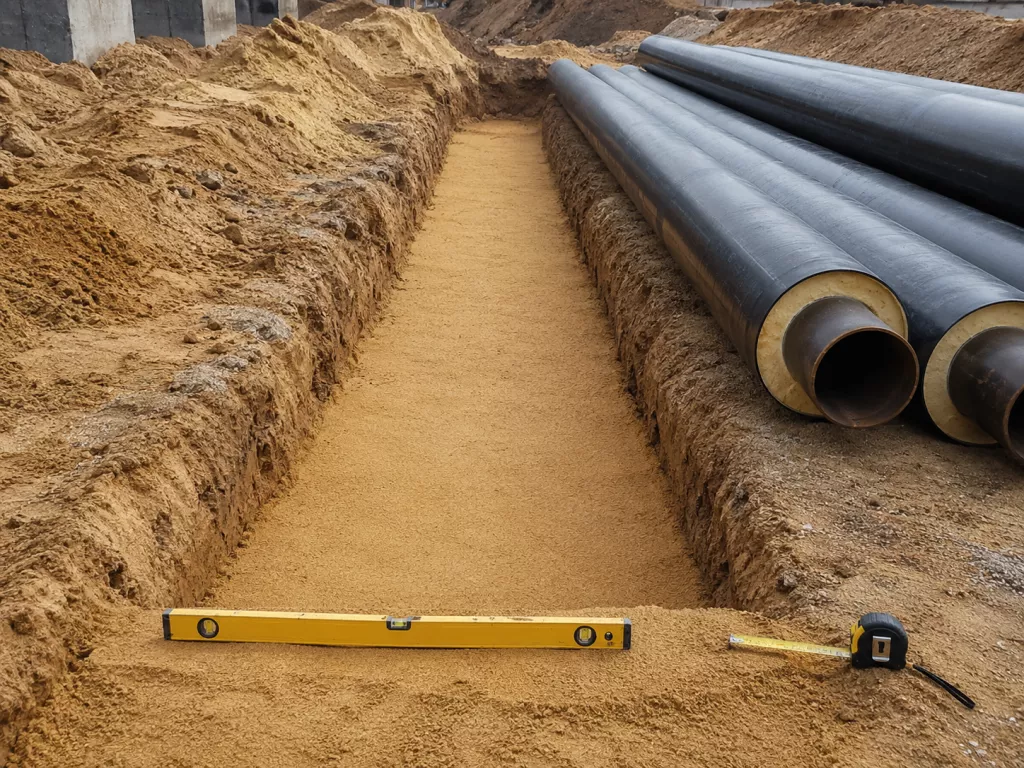

На дне траншеи выполняют песчаное основание. Слой песка должен быть достаточным для равномерной поддержки по всей оси теплопровода. Далее теплопровод засыпается послойно: сначала вокруг оболочки укладывают мелкий песок или подготовленный грунт без крупных зерен, мусора, фрагментов бетона и предметов, которые могут повредить покрытие при укладке или трамбовке.

В сложных грунтовых условиях следует предусматривать дренаж, водоотвод, водоприемные лотки, откачку воды, отсыпку, гравийный слой, стабилизирующую подсыпку или временные водовыпуски. Такие решения нужны для предупреждения попадания влаги в теплоизоляционный слой и повышения устойчивости конструкции.

Если трасса проходит в зоне подтопления, на слабом основании или в районе с высоким уровнем грунтовых вод, проектом может быть предусмотрена усиленная труба ППУ ПЭ. Такой вариант выбирается, когда оболочка должна иметь повышенную стойкость к нагрузкам, а теплопровод работает в условиях длительного воздействия влаги.

Как определить глубину и положение трассы

Глубина заложения зависит от климатических условий, уровня земли, рельефа, дорожного покрытия, пересечений с инженерными коммуникациями и транспортных нагрузок. В чертежах должны быть показаны отметки верха и низа, вертикальная привязка, положение по горизонтали, уклоны, повороты, входы в здания и выход к камерам.

Минимальная глубина должна обеспечить защиту от внешних нагрузок, но чрезмерное заглубление увеличивает объем земляных работ и усложняет последующее разрытие. При пересечении автомобильных дорог, тротуаров, непроезжей территории и общегородского проезда проверяют габариты, расстояние до смежных сетей и возможность безопасного вскрытия в будущем.

Если теплопровод проходит рядом с водоснабжением, канализацией, высоковольтными кабелями, газопроводом, дождевой канализацией, колодцами, центральным тепловым пунктом или сооружениями метрополитена, расстояния принимают по нормативным документам. При невозможности выдержать рекомендуемое значение следует применять специальные защитные решения по согласованию с ответственными органами.

Разбивку трассы выполняют по проектным меткам, оси теплопровода и отметкам контрольных точек. Для удобства замера используют измерительный инструмент, маркером наносят ориентиры, а геодезические данные фиксируют в исполнительной документации.


Какие требования предъявляют к диаметру и стенке

Диаметр определяют по расчетному расходу теплоносителя, гидравлическим параметрам и пропускной способности системы. При этом следует проверять не только внутреннее сечение, но и наружный размер оболочки, толщину теплоизоляции, ширину траншеи, расстояние до боковых стенок и возможность размещения стыковых комплектов.

Толщина стенки должна соответствовать рабочему давлению, температуре, марке стали, условиям монтажа и режиму опрессовки. Конструкция теплопроводов должна выдерживать внутреннее давление, сжатие грунта, нагружение при укладке, трение при температурных перемещениях и воздействие засыпного слоя.

Длина секций выбирается с учетом транспортировки, разгрузки, складирования, раскладки на стройплощадке и количества свариваемых соединений. Чем меньше стыков, тем ниже вероятность дефектов, но слишком длинные изделия требуют большего пространства, грузоподъемных механизмов, траверс, строп и мягких полотен для безопасной подачи.

При подборе материалов также учитываются номинальные размеры, допускаемое давление, предел текучести стали, собственный вес секций и коэффициент запаса. Для обычных и усиленных исполнений расчет может отличаться, поэтому параметры теплопроводов следует сверять с проектом и условиями эксплуатации тепловых сетей.

Почему важна компенсация температурных удлинений

При нагреве стальная основа удлиняется, а при охлаждении сокращается. Увеличение температуры вызывает перемещения, которые передаются на стыки, опоры, повороты и фасонные элементы. Если компенсация не рассчитана, может возникнуть разрыв оболочки, деформация соединения, недопустимые напряжения или утечка теплоносителя.

Для компенсационных перемещений применяют повороты под углами, П-образные и Г-образные участки, гибкие решения, сильфонные компенсаторы, неподвижные, подвижные и скользящие опоры. В отдельных случаях работает самокомпенсация за счет конфигурации трассы теплопроводов.

Расчет производится с учетом длины прямых отрезков, интенсивности нагрева, чередования температурных циклов, распорного усилия, жесткости опорных узлов, сдвига, продольного изгиба и характера закрепления. При многократном изменении режима оценивают неуравновешенные силы, напряжение, относительное удлинение и вероятность усталостных повреждений.

Для протяженных линий тепловых сетей особенно важно учитывать линейное расширение и радиальное смещение оболочки в зоне стыков. Наиболее ответственные участки проверяют по расчетной формуле, а при необходимости предусматривают компенсирующие элементы, растяжки, скользящие опоры и дополнительные узлы фиксации.

Где размещают опоры и фасонные изделия

В проектной документации должны быть указаны места установки опор, компенсаторов, отводов, тройников, переходов, вводов, отключающих устройств и запорной арматуры. Эти узлы обеспечивают правильное направление хода теплоносителя, возможность ремонта и безопасную эксплуатацию тепловых сетей.

Для изменения направления применяют отводы, включая гнутые и крутоизогнутые изделия. Для присоединения оборудования могут быть предусмотрены фланцевые, резьбовые или разъемные соединения, штуцеры, вваренные патрубки, шаровые краны, задвижки, пробки, гайки, болты, шайбы и другие крепежные детали.

Если основная часть выполняется из труб в изоляции ППУ, фасонные элементы должны совпадать с ней по диаметру, толщине теплоизоляции, наружной оболочке и способу герметизации. При несоответствии возникают зазоры, нарушение гидротеплоизоляции и снижение надежности узла.

Опоры располагают вдоль трассы с учетом нагрузки, направления перемещений и особенностей закрепляемой секции. На поворотах, в зоне ответвлений, около камер и вводов в здания следует тщательно проверять центру теплопровода, положение опорных элементов и возможность последующего контроля.

Какие устройства предусматривают в проекте

Кроме прямых секций, в проект включаются различные устройства: водовыпуски, спускники, гильзы, сальниковые узлы, ковера, люки, настенные крепления, опоры с хомутами, амортизирующие подушки, отключающие устройства, приемники сигналов и контрольные пункты СОДК.

Такие устройства устанавливаются в зависимости от назначения тепловой сети, протяженности, давления, температуры, расположения вводов и требований организации. В местах с проходами, техническими помещениями, павильонами, тоннелями, подвалами или на эстакаде следует оставить достаточное пространство для осмотра и ремонта.

В составе двухтрубной системы отдельно проверяют расположение подающего и обратного направления. Если применяется двойной ввод, объединяющий узел, транзитный участок или закольцованный контур, это должно быть показано в чертежах с указанием оси, отметок и мест подключения.

В проекте также могут предусматриваться устройства коммутации, разъемы, перемычки, контрольные терминалы, элементы телемеханизации и точки подключения к сетевой системе наблюдения. Их расположение выбирают таким образом, чтобы обслуживающая организация могла производить проверку без лишнего вскрытия теплопроводов.

Как работает система контроля изоляции

Система оперативного дистанционного контроля предназначена для обнаружения влаги в теплоизоляционном слое. Внутри пенополиуретана размещается сигнальный проводник либо несколько проводов, которые подключаются к контрольным точкам теплопроводов.

При увлажнении, повреждении оболочки, нарушении стыка или обрыве цепи меняются электрические показатели. Для проверки применяют переносной детектор, локатор, тестеры, портативный прибор, импульсный рефлектометр, индикаторы или стационарное устройство.

Результат может записываться в память прибора, передаваться на компьютер, храниться в виде рефлектограмм и заноситься в журнал. Если срабатывает сигнал, следует определить место дефекта до окончания герметизации или засыпки.

Сигнальные жилы должны соединяться последовательно. Справа и слева от стыка оставляют концы проводов для проверки. Пайка выполняется по инструкции. При необходимости цепь можно разъединить, соединить повторно, проверить омическое сопротивление и снова подключить к терминалу.

Для надежной связи используется луженый проводник, герметичный вывод и защищенная точка коммутации. Контроль сигнальных цепей следует проводить на начальном этапе монтажа, после заделки стыков и перед вводом теплопроводов в эксплуатацию.

Как контролируют сигнальные цепи и точки подключения

Сигнальные проводники должны соединяться последовательно и образовывать единую контролируемую цепь. В местах стыков оставляют концы проводов, которые присоединяются пайкой, обжимными соединителями или посредством клемм. В точках подключения указывают цветовой порядок жил, чтобы исключить ошибки при коммутации.

Для проверки применяют переносной детектор, локатор, импульсный рефлектометр, тестеры, портативный прибор с памятью, компьютер для обмена данными или стационарное устройство. При измерении учитывают погрешность, текущее значение сопротивления, пороговое срабатывание, обрыв цепи и возможность определения места увлажнения.

Данные контроля могут передаваться в журнал, акт, электронную запись или рефлектограмму. При приемке представители организации, заказчика, поставщика или подрядчика подтверждают работоспособность системы, наличие маркировки, правильность подключения и готовность к дальнейшей эксплуатации.

Для тепловых сетей с протяженными участками следует задавать интервалы регулярного контроля. Если система СОДК поддерживается в работоспособной конфигурации, дефекты изоляции выявляются быстрее, а риск длительных повреждений теплопроводов становится меньше.

Как выполняют монтажный стык

Монтажный стык относится к ключевым местам теплопровода. После сварки необходимо восстановить теплоизоляцию, герметичность оболочки и целостность сигнальной цепи. Работа проводится в последовательном порядке и обязательно контролируется до обратной засыпки.

В начале торцы нужно очистить от грязи, окалины, влаги и ржавчины. Кромки оболочки подготавливают к установке термоусаживаемой муфты, манжеты или другого гидроизоляционного покрытия. Поверхность допускается просушить газовой горелкой или нагревателем, но без пережогов, открытого повреждения и деформации материала.

Для заделки применяют герметик, мастики, ленту, термоусадочные полотна, скорлупы, полуцилиндры, сектора, заливочную пену и вспененные составы в гранулах или мешках. В технологической карте может быть предусмотрена экструзионная обработка, напыление защитного слоя, ленточный способ либо бандажное крепление.

После заделки проверяют отсутствие проколов, глубоких сколов, трещин, неплотных зон, незаваренных мест и полостей. При выявлении дефекта соединение должно быть восстановлено немедленно, а результаты контроля вносятся в исполнительные документы.

Герметически заделанный стык должен сохранять теплопроводность изоляционного слоя на расчетном уровне и защищать стальную основу от влаги. Поэтому контроль стыков проводится особенно тщательно, в том числе неразрушающим способом и с проверкой сигнальных цепей.


Какие технологические работы выполняют перед засыпкой

Перед засыпкой траншеи следует провести визуальный осмотр, инструментальный контроль, проверку стыков, измерение сигнальных цепей и оценку состояния теплоизоляционного слоя. При проведении работ проверяют торцы, кромки оболочки, плотность посадки муфты, отсутствие надрезов, сколов, разрывов, следов коррозии и проникновения влаги.

При заделке стыков применяется термоусаживающийся комплект, пенополиуретановая смесь, заливка пены, герметик, мастика, лента, манжеты, скорлупы, сегменты, гидроизоляция и, при необходимости, экструзионная обработка. Подготовка может включать зачистку, обезжиривание, просушку, нагрев, вспенивание, фиксацию муфты и заключительный контроль герметичности.

Если обнаружена неисправность, обрыв проводника, отклонение омического сопротивления, срабатывание сигнала или превышение допустимого значения, дальнейшую засыпку выполнять нельзя. Дефектный фрагмент должен быть восстановлен до окончания монтажа, а результаты проверки следует записывать в исполнительную документацию.

Перед закрытием траншеи также проверяют, что оболочка не подвержена повреждению от камней, а теплопровод засыпается сухим и ровным материалом. Такой порядок предотвращает локальные нагрузки и помогает сохранить систему тепловых сетей в нормальном состоянии.

Что проверяют при приемке и испытаниях

При приемке проверяют паспорт, маркировочную бирку, номер партии, клеймо сварщика, наличие сертификатов, соответствие размеров, состояние торцевой зоны, целостность оболочки и состав поставляемых материалов.

Испытания могут включать визуальный осмотр, инструментальный контроль сварного шва, опрессовку, проверку сигнальной цепи, контроль герметичности и фиксацию данных. Результаты заносятся в акт, а при участии комиссии оформляются подписи представителей заказчика, подрядчика и эксплуатирующей организации.

Если обнаружены замечания, их указывают в установленном порядке. Заполненный документ должен храниться вместе с исполнительной документацией. Такой порядок дает право подтвердить качество выполненных работ в гарантийном периоде.

Для теплопроводов, прокладываемых в ответственных зонах, может использоваться испытательный режим с контролем давления, температуры и герметичности. При необходимости проверку проводят в присутствии приемочной комиссии и представителей надзора.

Что учитывать при пересечении дорог и коммуникаций

Пересечения с дорогами, проездами, сетями и сооружениями требуют отдельного решения. На таких участках учитывают дорожную нагрузку, глубину заложения, возможность прокладки в футляре, защиту от просадки и безопасное выполнение земляных работ.

При расположении вблизи фундаментов, стен, водопровода, дождевой канализации, газопровода, кабельных каналов, метрополитена или железобетонных сооружений проверяют расстояния по горизонтали и вертикали. В некоторых случаях применяют бетонные плиты, монолитный блок, лотки, гильзы или защитные кожухи.

Если место расположено на территории с интенсивным движением, в стесненных условиях или около внутриквартальных проездов, важно предусмотреть временное ограждение, безопасный выход, проходы для специалистов и порядок восстановления покрытия после окончания монтажа.

При пересечении тепловых магистралей с иными инженерными коммуникациями следует учитывать влияние соседних систем, допустимые расстояния, возможность ремонта и защиту от перегрузки. В исключительных случаях проектные решения согласовывают с владельцами сетей и ответственными организациями.

Что учитывать при земляных работах и восстановлении территории

При рытье траншеи следует учитывать бровку, откос, выемки, глубину дна, недобор грунта, ширину прохода, состояние насыпных слоев и возможность просадки. Основание должно быть выровненным, утрамбованным и подсыпанным песком без мерзлых комков, крупных зерен, камней, щебня и строительных остатков.

Изделия укладывают на подготовленную подушку, затем выполняют послойную засыпку мелким грунтом или песком. При необходимости устраивают дренажный слой, водоотвод, отсыпку, гравийный или стабилизирующий слой, а также мероприятия против затопления и накопления воды в приямках.

После завершения монтажа выполняется восстановление газонов, тротуаров, асфальтового покрытия, проездов, зеленой зоны и прилегающей территории. Скрытые работы оформляются актом, а данные о глубине, стыках, засыпке и контрольных точках вносятся в исполнительную документацию.

Если участок относится к городским территориям или зоне плотной застройки, следует заранее вырыть траншею с соблюдением проектной ширины и защитой соседних коммуникаций. Для предупреждения просадки засыпку производят послойно, с уплотнением и контролем отметок.

Как организуют транспортировку и хранение

До монтажа изделия должны храниться на подготовленной площадке или приобъектном складе. Основание выравнивают, исключают контакт оболочки с камнями, щебнем, металлическими кромками, мусором и предметами, которые могут повредить покрытие.

Для поддержки применяют брус, подушки, башмаки или другие приспособления. При перевозке проверяют габариты, размещение в кузове, отсутствие перехлестов, раскатывания, выступания за край, надежность крепления и сохранность торцевой зоны.

Погрузка и разгрузка выполняются автотранспортом с использованием строп, траверс, мягких полотен, захватов или грузоподъемных механизмов. Изделия не должны раскатываться по земле, ударяться о крюк, находиться под прямыми солнечными лучами без защиты или храниться в зоне затопления.

На стройплощадке материалы укладывают в штабеля, прикрывают навесом либо рулонным полотном с сохранением вентиляции. Бирки, обозначения, маркировка и паспорт должны оставаться читаемыми до передачи в монтаж.

При длительном хранении теплопроводов следует следить за состоянием оболочки, торцевых зон и комплектующих. Если элементы поставляются комплектно, муфты, проводники, крепеж и изоляционные материалы хранят отдельно, в сухом месте, защищенном от влаги, искр и открытого пламени.

Какие требования безопасности соблюдать

При проведении сварочных, изоляционных и земляных работ должны соблюдаться требования охраны труда, пожарной безопасности, ССБТ, санитарно-гигиенические нормы и инструкции производителя. Особое внимание уделяют работам с газовой горелкой, электродуговой сваркой, пропановой смесью, термоусадкой и нагревом муфт.

На площадке должны быть очки, рукавицы, перчатки, спецобувь, хлопчатобумажный костюм, респиратор при необходимости, аптечка, бинт, питьевой раствор, средства пожаротушения и инвентарь. При работах в каналах, котлованах и закрытых помещениях обязательно обеспечивают вентиляцию и безопасный выход человека.

При обращении с компонентами, которые могут выделять вредные вещества, соблюдают меры предосторожности. Остатки растворов, упаковки и изоляционных материалов должны быть собраны, складированы в отведенном месте и вывезены по установленным правилам.

В зоне нагрева запрещается работать рядом с горючими материалами без экранов и средств пожаротушения. Муфты, оболочка и комплектующие должны быть защищены от искр, возгорания и перегрева, а специалисты должны пользоваться исправным инструментом и спецодеждой.

Как обеспечить безопасность при монтаже и испытаниях

При выполнении сварочных, изоляционных и земляных работ должны соблюдаться требования охраны труда, противопожарные правила, инструктаж, ССБТ и санитарные нормы. К монтажу допускаются лица, прошедшие обучение, медицинское освидетельствование и вводный инструктаж.

При резке, сварке, термоусадке, нагреве муфт, применении газовой горелки, пропановой смеси, электродуговой сварки и заливочных компонентов следует соблюдать меры предосторожности. Рабочая зона должна быть очищена, а используемые материалы — размещены таким образом, чтобы не создавать угрозу загорания.

При обращении с компонентами, которые выделяют вредные вещества, запрещается выполнять работы без вентиляции, средств защиты и контроля пожарной опасности. Отходы, остатки растворов, упаковки и вспомогательные материалы должны быть собраны, складированы либо переданы на вывоз по установленному порядку.

Безопасность испытаний обеспечивается за счет контроля давления, исправности приборов, правильного подключения устройств и соблюдения регламента. Пневматические и гидравлические проверки следует проводить только после подготовки участка и освобождения опасной зоны.

Какую продукцию применяют под условия объекта

Для бесканальной прокладки в грунте базовым решением остается труба ППУ ПЭ. Такое исполнение применяют при строительстве новых тепловых сетей, реконструкции изношенных участков, подключении домов, промышленных объектов и систем горячего водоснабжения.

Если требуется контроль состояния изоляции, применяют трубу ППУ ПЭ с кабелем вывода. Для грунтов с повышенной влажностью, риском механического воздействия или сложной трассировкой можно рассмотреть усиленную трубу ППУ ПЭ.

Для прямых протяженных отрезков применяют трубы стальные ППУ, а для поворотов, ответвлений и сопряжения с оборудованием — отводы, тройники, переходы, опоры, заглушки, муфты и комплекты заделки стыков. Окончательный выбор зависит от проекта, требований заказчика и эксплуатирующей организации.

Подбор продукции для теплопроводов следует выполнять с учетом назначения линии, длины участка, способа прокладки, температуры теплоносителя, требований СОДК и условий будущего обслуживания. В современных тепловых сетях предпочтение часто отдают предизолированным элементам, так как они повышают эффективность, снижают теплопотери и поддерживают энергосбережение.

Условия объекта Исполнение
Бесканальная прокладка в грунте Труба ППУ ПЭ
Повышенная влажность, риск подтопления, слабое основание Усиленная труба ППУ ПЭ
Контроль состояния изоляции Труба ППУ ПЭ с кабелем вывода
Прямые участки тепловой сети Трубы стальные ППУ
Повороты, ответвления, вводы Фасонные изделия в ППУ изоляции

Какие данные фиксируют в документации

В проектной документации должны быть указаны данные о теплопроводах, тепловых сетях, способе бесканальной прокладки, длине расчетных участков, расположении стыков, точках контроля, сигнальных проводниках и требованиях эксплуатирующей организации.

В исполнительных документах следует указывать фактическое положение трубопроводов, результаты проверки, данные контроля сигнальных цепей, состояние стыков после герметизации, отметки по глубине заложения и сведения о проведенных испытаниях.

При сдаче должны быть оформлены акты скрытых работ, записи по системе контроля, данные о проверке стыков, состояние изоляции и подтверждение соответствия требованиям организации. Такой порядок позволяет поддерживать систему в рабочем состоянии и быстрее определять место повреждения при эксплуатации трубопроводов.

Документация должна содержать исходную схему, план трассы, данные замера, сведения о заварке стыков, результаты контроля, перечень установленных элементов и отметки о приемке. При необходимости вносимые изменения согласовывают совместно с проектной и эксплуатирующей организацией.

Итог

Проектирование теплопровода в ППУ изоляции включает расчет параметров теплоносителя, выбор способа прокладки, проверку грунта, глубины заложения, длины трассы, температурных удлинений, опор, компенсаторов, стыков и устройств контроля.

Для надежной работы тепловых сетей должны быть проработаны чертежи, спецификация, порядок приемки, требования безопасности, транспортировки и хранения. В полном составе документация позволяет обеспечить правильную сборку, уменьшить риск повреждения оболочки, сократить потери тепла и продлить срок службы теплопроводов.

Перед заказом продукции следует сверить диаметр, давление, температуру, оболочку, наличие СОДК, состав фасонных элементов и требования эксплуатирующей организации. Такой подход помогает подобрать качественную продукцию для конкретного объекта без лишних замен в процессе монтажа.

При соблюдении проекта, регламента монтажа и регулярного контроля теплопроводы работают эффективно, сохраняют расчетную теплопроводность изоляции и обеспечивают стабильную работу системы теплоснабжения. Поэтому проектирование, поставка, монтаж и приемка должны рассматриваться как единый процесс, от которого зависит надежность тепловых сетей на многие годы.
