Лёгкие, обыкновенные и усиленные трубы ВГП: в чём разница

Лёгкие, обыкновенные и усиленные трубы ВГП различаются толщиной стенки. При одинаковом условном проходе и наружном диаметре меняются внутреннее сечение, масса погонного метра, запас прочности и стоимость изделия.

Подходящий вариант выбирают с учётом рабочего давления, температуры среды, способа соединения и условий эксплуатации. Увеличенная толщина позволяет выдерживать более значительные механические нагрузки, но повышает массу трубы и уменьшает её внутренний диаметр.

Что представляет собой труба ВГП

Труба ВГП — это стальная водогазопроводная труба круглого сечения, предназначенная для водоснабжения, отопления, газоснабжения и других инженерных систем. Сортамент, размеры и технические характеристики продукции регламентирует ГОСТ 3262-75.

Водогазопроводные трубы производятся из углеродистой стали. По виду поверхности изделия могут быть чёрными или оцинкованными.

ГОСТ 3262-75 предусматривает поставку продукции:

• с резьбой и без неё;

• с муфтами и без муфт;

• мерной длины;

• кратной мерной длины;

• немерной длины;

• с цинковым покрытием;

• без защитного покрытия;

• в трёх исполнениях по толщине стенки.

При выборе стальных труб ВГП необходимо указывать условный проход, толщину стенки, длину, тип поверхности и требования к обработке концов.

Какие исполнения предусматривает ГОСТ 3262-75

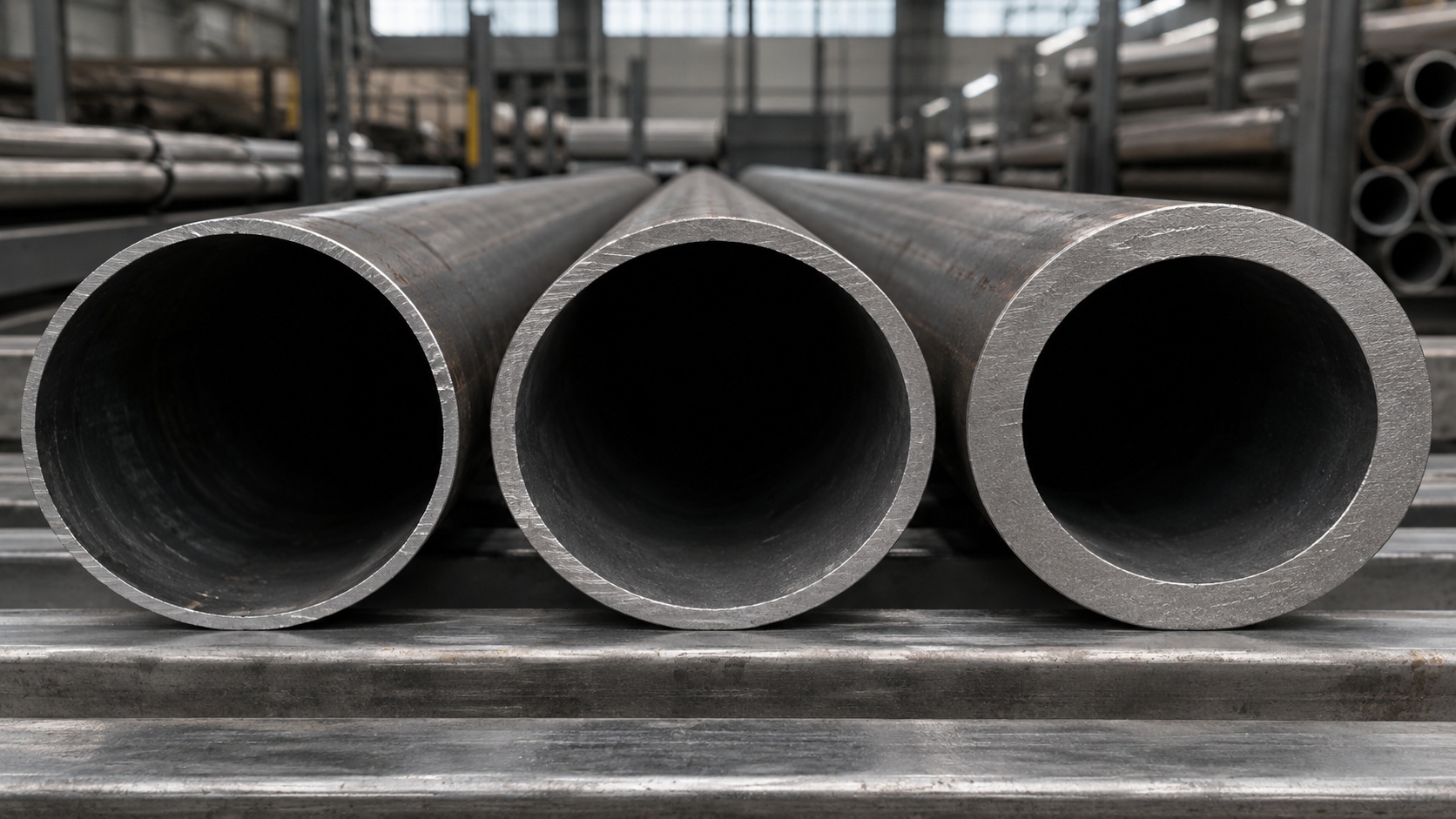

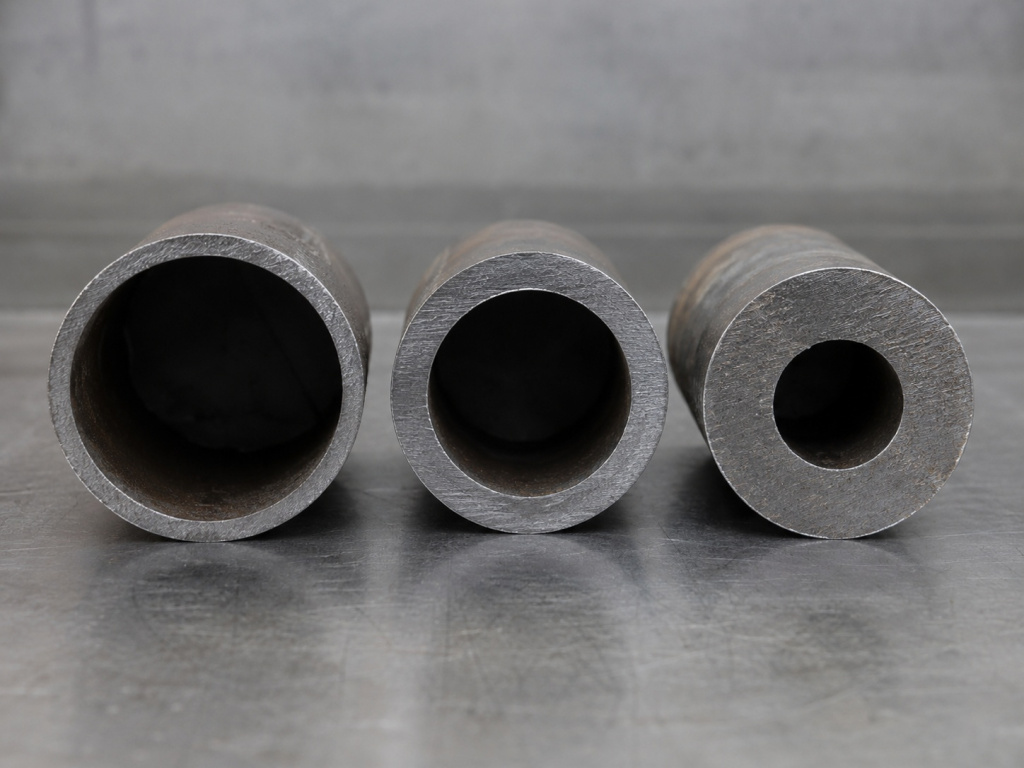

ГОСТ 3262-75 предусматривает лёгкое, обыкновенное и усиленное исполнения водогазопроводных труб. Основным отличием между ними является толщина стенки при одинаковом условном проходе.

Тонкостенный вариант имеет минимальную массу и наиболее широкое внутреннее сечение. Среднее исполнение используется в большинстве стандартных инженерных систем, а толстостенное отличается повышенным запасом металла.

Наружный диаметр труб одного Ду не меняется. Поэтому увеличение толщины происходит за счёт уменьшения внутреннего прохода.

Чем отличаются трубы ВГП разных исполнений

Три исполнения отличаются толщиной стенки, массой, внутренним диаметром и способностью выдерживать нагрузки. При этом фактические рабочие характеристики зависят также от марки стали, качества сварного шва, температуры и условий эксплуатации.

Более массивная стенка повышает устойчивость к механическим воздействиям и оставляет больший запас на коррозионный износ. Однако устанавливать усиленную трубу во всех системах без расчёта нецелесообразно.

Что означает условный проход

Условный проход Ду — это номинальный размер, по которому подбирают трубы, фитинги и трубопроводную арматуру. Он не равен точному наружному или внутреннему диаметру изделия.

Например, водогазопроводные трубы Ду 15 разных исполнений имеют одинаковый наружный размер. Внутренний диаметр будет различаться из-за разной толщины стенки.

При оформлении заявки следует указать:

• условный проход;

• исполнение по ГОСТ;

• наружное покрытие;

• длину;

• наличие резьбы;

• способ изготовления резьбы;

• комплектацию муфтами;

• стандарт производства.

Если указать только Ду, можно получить материал с неподходящими размерами и характеристиками.

Как производят водогазопроводные трубы

Водогазопроводные трубы изготавливают из стальной полосы или листового проката, которому придают круглую форму. Кромки трубной заготовки соединяют продольной сваркой, после чего изделие калибруют и контролируют.

Основные этапы производства:

1. Подготовка стальной полосы или штрипса.

2. Формовка круглой трубной заготовки.

3. Сварка продольного шва.

4. Калибровка наружного диаметра.

5. Резка на требуемую длину.

6. Испытания и контроль качества.

По конструкции большинство современных ВГП относится к круглым электросварным трубам. Продольный сварной шов должен соответствовать нормативным требованиям и обеспечивать герметичность при допустимом давлении.

После основного производства изделия могут проходить цинкование, нарезание или накатывание резьбы. Методы дополнительной обработки зависят от назначения партии и условий заказа.

Какие требования ГОСТ предъявляет к продукции

ГОСТ 3262-75 устанавливает сортамент, основные размеры и допустимые отклонения водогазопроводных труб. Стандарт также определяет требования к поверхности, резьбе, муфтам и контролю готовой продукции.

При производстве и приёмке проверяются:

• наружный диаметр;

• толщина стенки;

• длина;

• масса;

• состояние поверхности;

• прямолинейность;

• качество сварного шва;

• параметры резьбы;

• прочность;

• герметичность;

• допустимые отклонения.

ГОСТ допускает определённые отклонения размеров, поэтому фактические параметры необходимо сверять с сертификатом качества. Данные о партии особенно важны при поставке металлопроката для ответственных трубопроводов.

Где используют трубы с тонкой стенкой

Трубы с минимальной толщиной применяют в системах, где расчётные нагрузки невелики и такое решение допускается проектом. Их преимущества — небольшая масса, удобство монтажа и сравнительно низкая цена.

Такие изделия могут использоваться:

• во внутренних инженерных коммуникациях;

• в системах с небольшим рабочим давлением;

• при изготовлении вспомогательных деталей;

• в лёгких металлоконструкциях;

• на доступных для осмотра отрезках трубопровода;

• для транспортировки допустимых сред.

Меньшая толщина означает ограниченный запас на коррозионный износ. Поэтому необходимо учитывать свойства воды, влажность, температуру и воздействие агрессивных сред.

Где используют трубы со средней толщиной

Обыкновенные водогазопроводные трубы широко применяются в типовых системах водоснабжения, отопления и газоснабжения. Они сочетают умеренную массу, достаточную прочность и возможность сварного или резьбового соединения.

Основные области использования:

• холодное водоснабжение;

• горячее водоснабжение;

• отопительные контуры;

• газовые коммуникации;

• производственные трубопроводы;

• подключение оборудования;

• изготовление трубных узлов;

• строительство вспомогательных конструкций.

Средняя толщина подходит для большого количества стандартных задач, но не является универсальным решением. Давление, температура и назначение трубопровода должны соответствовать проектным данным.

Где используют трубы с увеличенной стенкой

Усиленные водогазопроводные трубы применяют там, где требуется повышенный запас прочности. Они лучше сопротивляются механическим нагрузкам и сохраняют больше металла после нарезания резьбы.

Толстостенные изделия используются:

• в ответственных трубопроводах;

• в промышленных коммуникациях;

• в системах с повышенным давлением;

• на объектах с возможными ударными нагрузками;

• в резьбовых соединениях;

• при высоких требованиях к надёжности;

• в водопроводных и газовых сетях по проекту.

Увеличенная стенка повышает массу и стоимость погонного метра. Одновременно внутренний проход становится меньше, поэтому пропускную способность необходимо проверять расчётом.

Как давление влияет на выбор трубы

Рабочее давление является одним из основных параметров выбора водогазопроводной трубы. При повышении нагрузки возрастают требования к толщине стали, качеству сварного шва и надёжности соединений.

При расчёте учитывают:

• постоянное рабочее давление;

• возможные гидравлические удары;

• температуру воды или теплоносителя;

• наружный диаметр;

• толщину стенки;

• марку стали;

• условия прокладки;

• состояние сварного шва;

• коррозионную стойкость;

• предполагаемый срок службы.

Название исполнения само по себе не определяет допустимое давление. Характеристики конкретного трубопровода подтверждаются проектным расчётом и нормативными документами.

Что выбрать для водоснабжения

Для большинства внутренних водопроводных систем используют трубы со средней толщиной стенки. Более лёгкий или более массивный вариант выбирают по давлению, температуре воды, способу соединения и условиям эксплуатации.

При проектировании водопровода учитывают:

• назначение системы;

• качество транспортируемой воды;

• рабочую температуру;

• вероятность коррозии;

• доступность для ремонта;

• способ сварки;

• наличие резьбовых соединений;

• расчётный срок службы.

Для влажных помещений и участков, где требуется дополнительная защита стали, применяют оцинкованные трубы ВГП. Цинковое покрытие повышает коррозионную стойкость, но не заменяет правильный выбор толщины стенки.

Что выбрать для отопления

Для отопления обычно рассматривают трубы со средней или увеличенной толщиной. Решение зависит от температуры теплоносителя, давления, возможных гидравлических ударов и способа монтажа.

Трубопровод должен выдерживать:

• рабочую температуру;

• расчётное давление;

• циклический нагрев;

• вибрации;

• механические нагрузки;

• напряжения в сварных и резьбовых соединениях;

• воздействие коррозии.

Особое внимание следует уделять качеству сварного шва. Дефекты заводского или монтажного соединения снижают надёжность даже при достаточной толщине стали.

Что выбрать для газоснабжения

Для газопровода тип трубы и толщина стенки назначаются проектом. Самостоятельно заменять один вариант другим нельзя, даже если наружные размеры изделий совпадают.

Для газовой системы проверяют:

• соответствие ГОСТ 3262-75;

• марку стали;

• качество продольного шва;

• условный проход;

• наружный диаметр;

• фактическую толщину стенки;

• допустимое давление;

• герметичность соединений;

• сертификат качества;

• номер партии.

Водогазопроводные трубы должны соответствовать требованиям проектной документации и газоснабжающей организации.

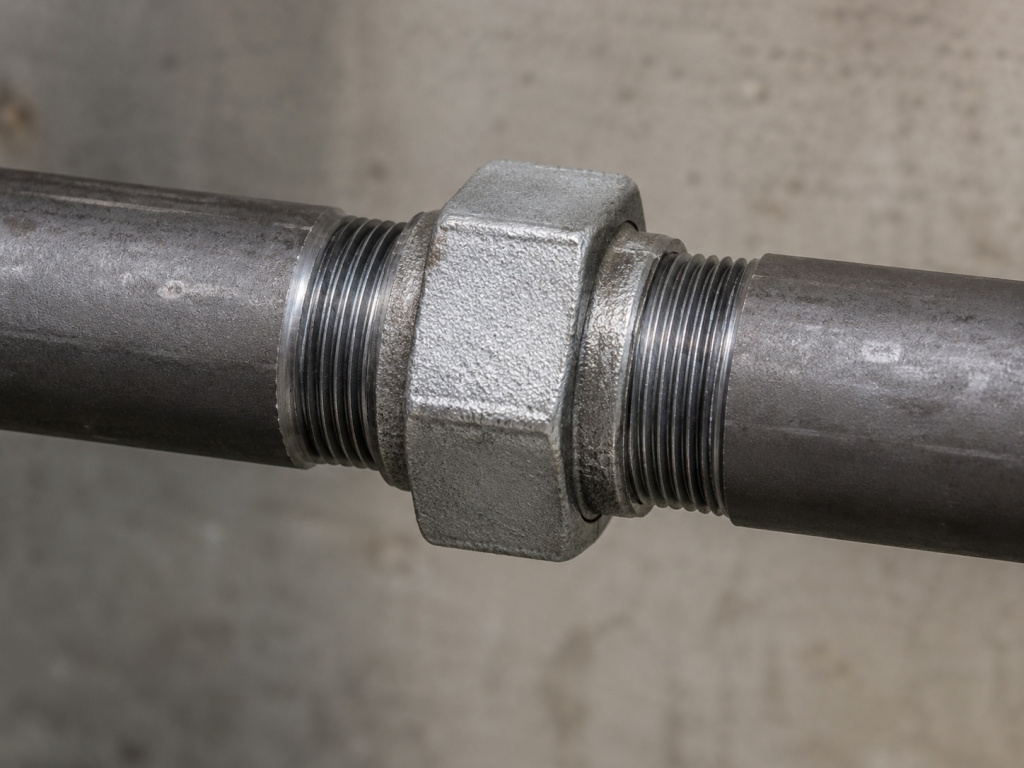

Как резьба влияет на выбор

При нарезании резьбы часть металла удаляется с наружной поверхности. Остаточная толщина должна обеспечивать прочность и герметичность соединения.

Для ВГП применяют:

• нарезанную резьбу;

• накатанную резьбу;

• короткие резьбовые участки;

• длинные резьбовые участки;

• соединительные муфты.

Накатка формирует профиль без такого значительного снятия стали, как резка. Однако метод обработки должен соответствовать ГОСТ, назначению трубопровода и характеристикам изделия.

При заказе необходимо уточнить, нужна ли готовая резьба, каким способом она должна быть выполнена и требуется ли комплектация муфтами.

Как проверить трубы при приёмке

Качество водогазопроводных труб проверяют по маркировке, сертификату и результатам измерений. Одного внешнего осмотра недостаточно, поскольку изделия одного Ду могут иметь одинаковый наружный размер.

При приёмке контролируют:

• ГОСТ производства;

• условный проход;

• наружный диаметр;

• толщину стенки;

• длину;

• массу партии;

• состояние поверхности;

• качество цинкового покрытия;

• продольный сварной шов;

• форму резьбы;

• наличие муфт;

• допустимые отклонения.

На поверхности не должно быть значительных трещин, расслоений и других дефектов, влияющих на эксплуатационные свойства. Сварной шов должен быть ровным и соответствовать нормативным требованиям.

Какие ошибки допускают при выборе

Главная ошибка — заказывать трубу только по условному проходу. Без указания толщины стенки можно получить материал, который не соответствует условиям работы системы.

Распространённые ошибки:

• путают Ду и наружный диаметр;

• выбирают максимальную толщину без расчёта;

• не учитывают уменьшение внутреннего сечения;

• игнорируют рабочее давление;

• не проверяют сварной шов;

• не уточняют марку стали;

• не сверяют размеры с ГОСТ;

• не учитывают способ соединения;

• покупают продукцию без данных о партии;

• не проверяют сертификат качества;

• заменяют материал, указанный в проекте.

Что выбрать в итоге

Лёгкие, обыкновенные и усиленные трубы ВГП отличаются толщиной стенки, массой, внутренним диаметром и способностью выдерживать нагрузки. При одинаковом условном проходе наружный размер остаётся неизменным.

Для систем с небольшой нагрузкой можно использовать тонкостенный вариант, для большинства стандартных коммуникаций — средний, для ответственных трубопроводов — изделие с увеличенной стенкой. Окончательный выбор зависит от ГОСТ, давления, температуры, марки стали, качества сварного шва, способа соединения и условий эксплуатации.

Перед отправкой заявки необходимо указать условный проход, толщину стенки, длину, покрытие, наличие резьбы и муфт. Это позволяет получить водогазопроводные трубы с требуемыми характеристиками и избежать замены материала после поставки.
