Отличие ППУ ПЭ и ППУ ОЦ: что выбрать

Выбор наружной защиты для труб с пенополиуретановой изоляцией влияет на монтаж, сохранность теплоизоляционного слоя, срок службы теплотрассы и расходы на обслуживание. Для подземных линий чаще берут полиэтиленовое исполнение, а для открытого размещения — оцинкованный металлический кожух.

Оба варианта встречаются в тепловых сетях, но рассчитаны на разные условия. ППУ ПЭ ставят при бесканальной укладке в грунт, где пенополиуретан нужно закрыть от влаги, грунтовых вод и химически активной среды. ППУ ОЦ берут для наземных линий, открытых переходов, промышленных зон и мест, где возможны удары или другие внешние нагрузки.

Что такое ППУ ПЭ и ППУ ОЦ

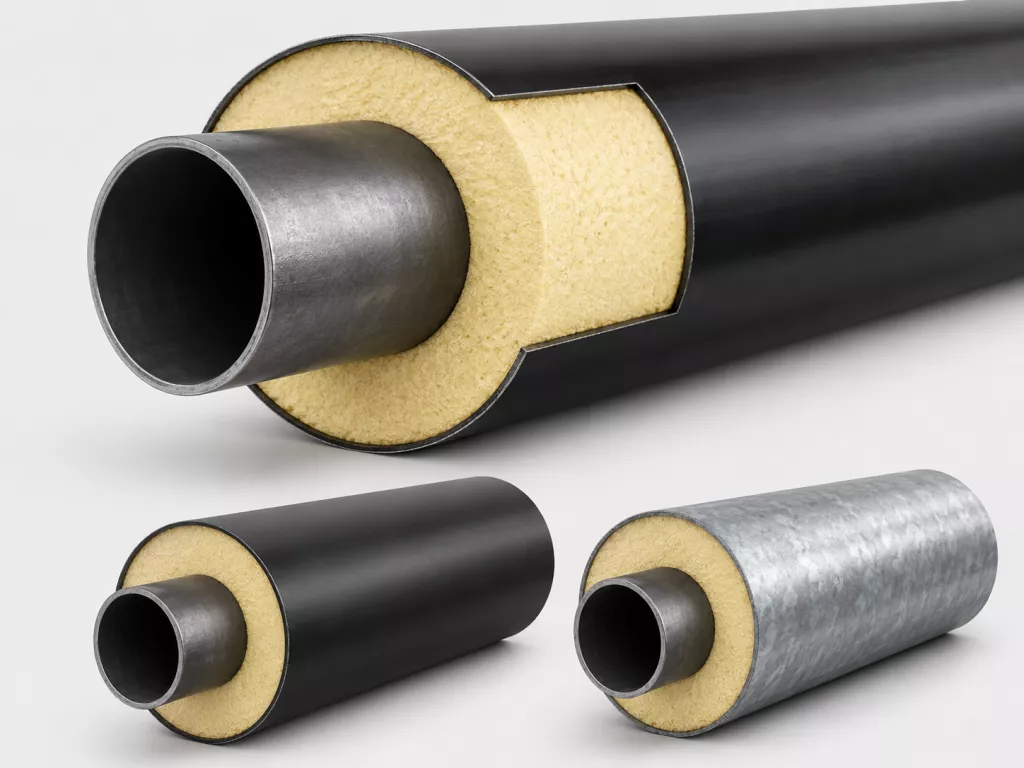

Трубы в ППУ изоляции состоят из стальной рабочей трубы, слоя пенополиуретана и наружного защитного кожуха. Пенополиуретан снижает теплопотери и поддерживает температуру теплоносителя в сетях отопления, горячего водоснабжения и других инженерных коммуникациях.

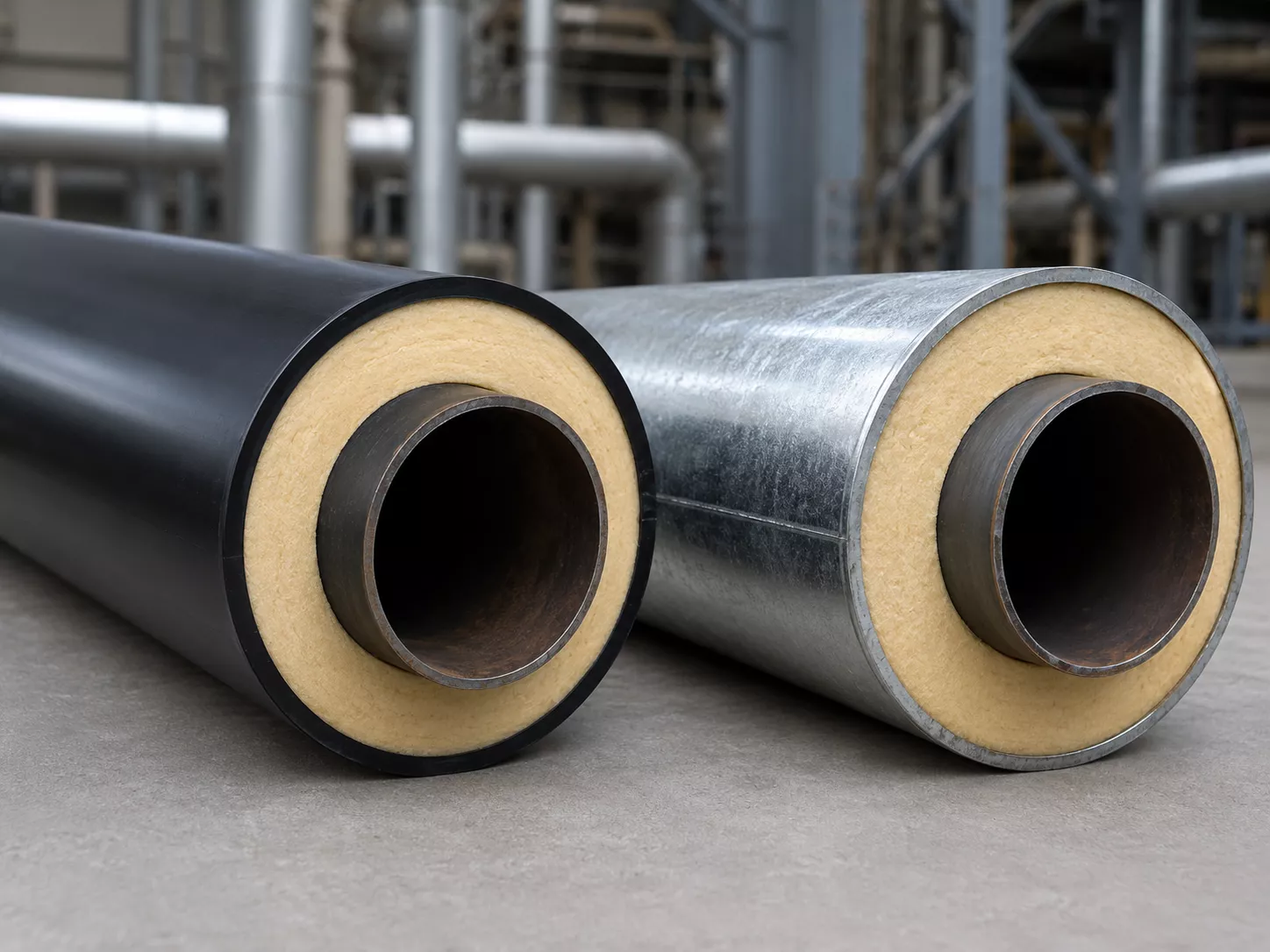

Различие между ППУ ПЭ и ППУ ОЦ связано с материалом внешнего слоя. Полиэтилен закрывает теплоизоляцию от влаги, контакта с грунтом и химического воздействия. Оцинкованная сталь лучше переносит открытое размещение, крепление на опорах, атмосферные факторы и механические нагрузки.

Для подземной части теплотрассы обычно берут полиэтиленовое исполнение, так как оно рассчитано на влажную среду и контакт с грунтом. Для наземных зон чаще выбирают оцинкованный вариант: он делает конструкцию жёстче и защищает изоляционный слой от внешних повреждений.

Если нужно подробнее рассмотреть устройство ППУ изоляции, роль пенополиуретана, наружной защиты и системы ОДК, можно отдельно посмотреть статью «Что такое трубы в ППУ изоляции и как они работают?». В ней объясняется, почему выбор между ППУ ПЭ и ППУ ОЦ связан не только с материалом кожуха, но и с условиями прокладки трубопровода.

ППУ ПЭ: особенности полиэтиленовой защиты

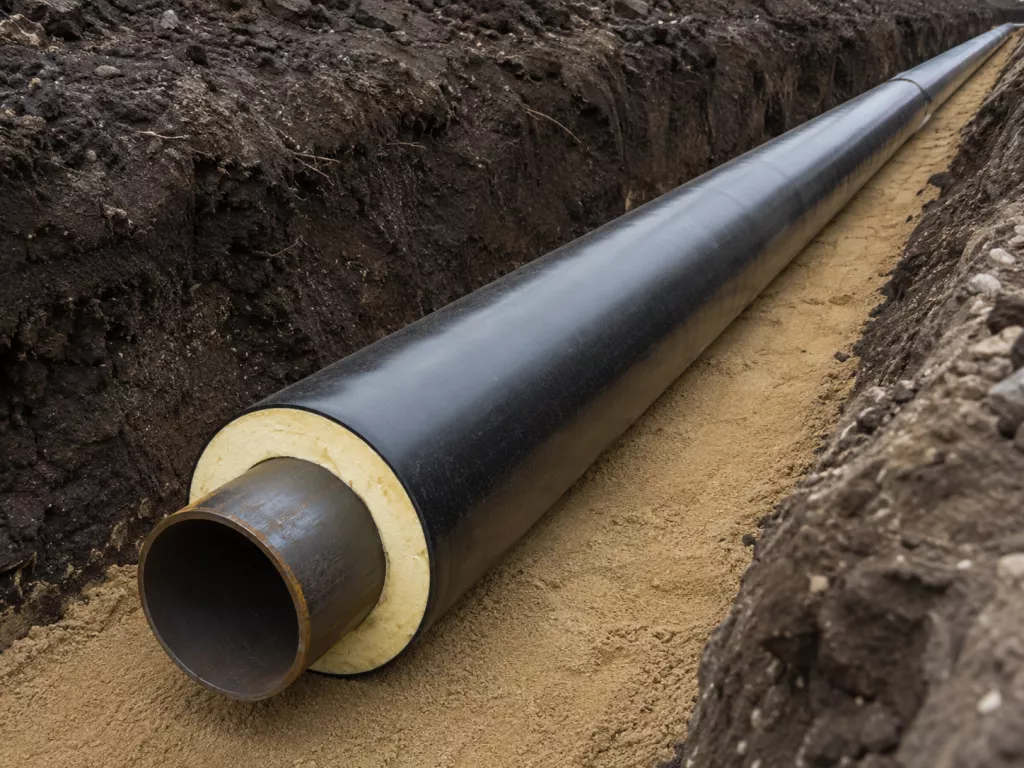

ППУ ПЭ используют там, где трубопровод проходит ниже уровня земли. Полиэтиленовый кожух хорошо работает при бесканальной укладке, когда линия лежит в грунте и постоянно контактирует с влажной средой. Материал не корродирует, устойчив к воде и сохраняет свойства пенополиуретановой теплоизоляции в течение всего срока службы.

Полиэтилен закрывает слой ППУ от проникновения влаги. Для тепловых сетей это критично: при намокании пенополиуретан хуже удерживает тепло, из-за чего растут энергопотери. Если внешний слой выполнен без дефектов, а соединения герметично закрыты муфтами, магистраль дольше сохраняет рабочие характеристики.

Преимущества ППУ ПЭ:

• полиэтилен защищает теплоизоляционный контур от влаги;
• исполнение рассчитано на бесканальную укладку ниже уровня земли;
• материал выдерживает контакт с грунтовыми водами и химически активными средами;
• конструкция снижает потери тепла в магистрали;
• наружная поверхность не нуждается в антикоррозионной обработке;
• стыковые зоны закрывают термоусаживаемыми муфтами;
• система ОДК помогает контролировать состояние изоляции.

ППУ ПЭ ставят на теплотрассах, подземных инженерных сетях, линиях отопления и горячего водоснабжения. При подборе учитывают уровень грунтовых вод, плотность основания, температурный режим, давление в сети и требования к герметичности соединений.

ППУ ОЦ: особенности оцинкованного кожуха

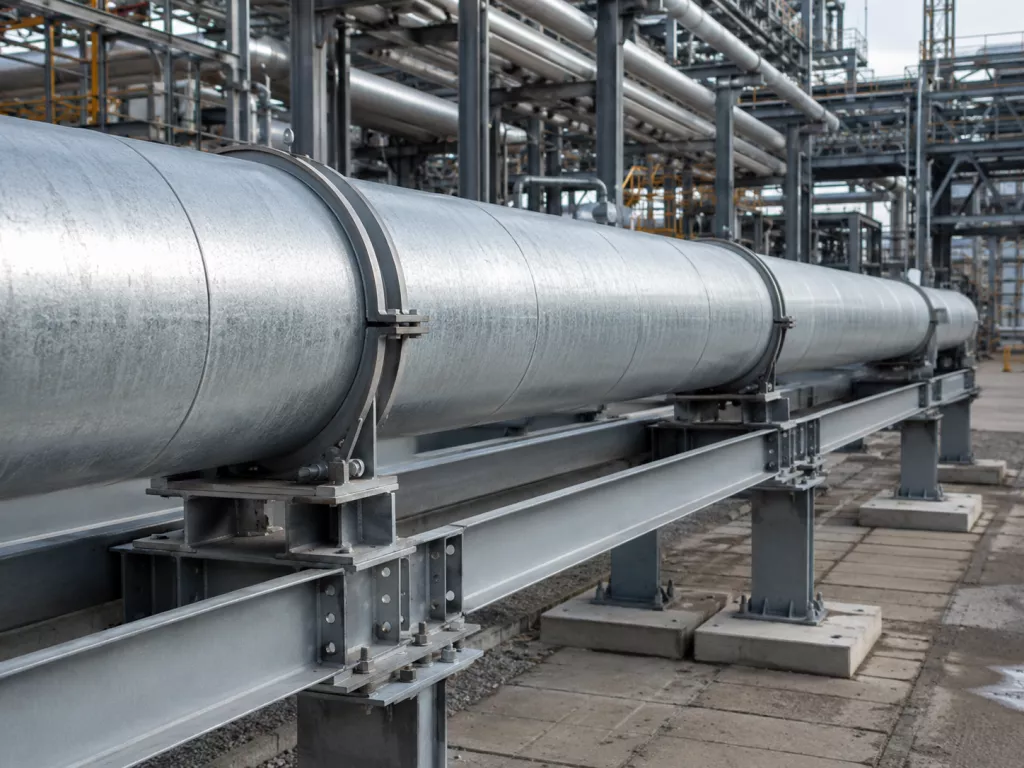

ППУ ОЦ берут для надземной прокладки и зон, где линия расположена выше уровня земли. Оцинкованная сталь образует прочную внешнюю защиту, которая хорошо переносит удары, открытое размещение, крепление на опорах и воздействие атмосферы.

Такое исполнение уместно на промышленных объектах, в тепловых пунктах, на переходах и в местах с повышенным риском механических повреждений. Цинковое покрытие защищает металл от атмосферной коррозии, а жёсткая конструкция снижает вероятность деформации пенополиуретана во время эксплуатации. ППУ ОЦ часто размещают на эстакадах, вдоль зданий, на открытых территориях и в технических зонах.

Преимущества ППУ ОЦ:

• металлический кожух повышает прочность конструкции;
• вариант рассчитан на открытые и надземные линии;
• оцинкованная сталь закрывает теплоизоляцию от ударов;
• трубу удобно размещать на опорах;
• покрытие выдерживает осадки и перепады температуры;
• жёсткая наружная часть сохраняет форму при эксплуатационных нагрузках;
• состояние открытой магистрали проще проверять визуально.

ППУ ОЦ не считают стандартным вариантом для прямого контакта с грунтом. Во влажной подземной среде металлическая защита может быстрее терять свойства, особенно при агрессивном составе почвы и повреждении покрытия. Поэтому для бесканальной укладки ниже уровня земли чаще берут ППУ ПЭ.

Главное отличие ППУ ПЭ и ППУ ОЦ

Основное различие связано со способом прокладки трубопровода. ППУ ПЭ рассчитана на подземные тепловые сети, а ППУ ОЦ — на наземные и открытые линии.

Если трасса проходит в грунте, полиэтилен лучше закрывает теплоизоляционный слой от влаги. Если линия расположена на поверхности, оцинкованная сталь устойчивее к ударам, осадкам и другим внешним нагрузкам.

Как условия работы влияют на выбор

Выбор зависит от реальных условий объекта и не ограничивается ценой продукции. Одна магистраль может включать подземные зоны, открытые переходы и участки на опорах, поэтому в проекте нередко сочетают несколько исполнений труб в ППУ изоляции.

Для подземной части учитывают уровень грунтовых вод, химический состав почвы, глубину заложения и качество подготовки основания. В таких условиях ППУ ПЭ закрывает пенополиуретан от влаги и снижает риск преждевременного ухудшения теплоизоляционных свойств.

Для открытой части важны другие параметры: прочность внешнего слоя, стойкость к ударам, солнцу, осадкам и перепадам температуры. Здесь преимущество получает ППУ ОЦ, потому что металлический кожух лучше переносит работу на поверхности.

Если рассматриваются не только трубы в ППУ изоляции, но и другие способы защиты трубопроводов, полезно сравнить их в статье «ВУС или ППУ: какую изоляцию выбрать для трубопровода?». Там разобрано, когда на первом месте теплоизоляция и снижение теплопотерь, а когда важнее защита стали от коррозии.

При подборе также учитывают:

• температуру рабочей среды;
• давление в трубопроводной системе;
• требования к снижению тепловых потерь;
• фасонные элементы: отводы, тройники, переходы и компенсаторы;
• способ заделки соединений;
• необходимость системы ОДК;
• стандарты производителя и качество заводского исполнения.

Для сложных трасс часто выбирают комбинированную схему: подземную часть выполняют из ППУ ПЭ, а открытые переходы — из ППУ ОЦ. Такой подход раскрывает сильные стороны обоих вариантов и снижает риск лишних расходов на ремонт.

Монтаж и заделка стыков

Качество монтажа определяет надёжность теплотрассы. Даже грамотно выбранный наружный слой не даст нужного результата, если стыковые зоны выполнены с нарушениями. Влага, попавшая в пенополиуретан, ухудшает его свойства и увеличивает потери тепла.

При монтаже ППУ ПЭ особое внимание нужно уделить герметичной заделке соединений. После сварки рабочей трубы стык закрывают муфтой, которая защищает изоляционный слой от воды и грунта. При работе с ППУ ОЦ также важны обработка соединения, восстановление наружной защиты и контроль покрытия.

Для надёжного монтажа нужно:

• подготовить поверхность соединения перед заделкой;
• закрыть теплоизоляционный слой от влаги;
• взять материалы по требованиям проекта;
• проверить герметичность стыковых зон;
• обеспечить контроль системы ОДК или СОДК;
• учитывать условия работы на каждом отрезке магистрали.

ОДК выявляет увлажнение теплоизоляции и нарушение наружной защиты. Система оперативного дистанционного контроля помогает обслуживающей организации быстрее найти повреждённую зону и выполнить ремонт до развития серьёзной аварии.

Когда выбирать ППУ ПЭ

ППУ ПЭ стоит выбирать, если трубопровод прокладывается под землёй и работает во влажном грунте. Полиэтиленовый кожух защищает пенополиуретан от воды, не корродирует и рассчитан на бесканальную укладку тепловой сети.

Этот вариант особенно уместен, если:

• трасса проходит ниже уровня земли;
• есть риск контакта с грунтовыми водами;
• нужно снизить теплопотери на протяжённой магистрали;
• требуется защита теплоизоляции от влаги;
• предусмотрена система ОДК для контроля состояния линии;
• проект связан с подземными тепловыми сетями.

Для таких задач берут трубы ППУ ПЭ под конкретные параметры рабочей трубы, давления и условий строительства. Если объект требует усиленной внешней защиты, исполнение лучше согласовать с проектной документацией.

Когда выбирать ППУ ОЦ

ППУ ОЦ лучше работает на открытых линиях, где наружный кожух испытывает механические и атмосферные нагрузки. Оцинкованная сталь защищает изоляцию от ударов, случайных повреждений и деформаций, которые возникают при эксплуатации на опорах или в промышленных зонах.

Такой вариант выбирают, если:

• трубопровод проходит над землёй;
• линия открыта для осадков, ветра и перепадов температуры;
• есть риск механических повреждений;
• требуется жёсткая внешняя конструкция;
• магистраль размещается на опорах;
• нужен удобный визуальный контроль поверхности.

ППУ ОЦ ставят на наземных переходах, в тепловых пунктах, на промышленных территориях и других участках, где полиэтилен может быть менее устойчив к внешней нагрузке.

Что выбрать для комбинированной трассы

На практике тепловая магистраль редко проходит только в одном типе условий. Часть линии может идти под землёй, затем выходить на поверхность, проходить по опорам или пересекать технические зоны. Поэтому одно исполнение для всей трассы не всегда оправдано. Лучше разделить объект на отрезки и подобрать наружную защиту под конкретную нагрузку.

Для подземной части берут ППУ ПЭ. Для наземной — ППУ ОЦ. Отводы, тройники, неподвижные опоры, переходы, компенсаторы и другие фасонные элементы также подбирают с учётом способа монтажа и требований проекта.

При комплексной поставке можно заказать не только прямые трубы, но и стальные трубы ППУ с нужными элементами для сборки магистрали. Это удобно для объектов со сложной трассировкой, где есть повороты, переходные зоны, опоры и соединения с существующей тепловой сетью.

Экономика выбора

Цена зависит от типа наружной защиты, диаметра рабочей трубы, толщины теплоизоляционного слоя, сложности трассы, количества стыков и фасонных элементов. ППУ ПЭ часто выглядит более доступным вариантом для подземной укладки, но итоговые расходы стоит считать по всему циклу эксплуатации.

Для подземной линии важны монтаж, муфты, заделка соединений, контроль ОДК, подготовка основания и возможный ремонт. Для открытой магистрали учитывают прочность кожуха, стойкость к внешней нагрузке, удобство обслуживания и вероятность повреждений.

Если поставить ППУ ПЭ на поверхности без дополнительной защиты, расходы на ремонт могут вырасти. Если применить ППУ ОЦ в агрессивном влажном грунте, появится риск коррозии и повреждения покрытия. Поэтому выгоднее не самый дешёвый материал, а исполнение, которое соответствует условиям работы.

Чек-лист для выбора

Перед заказом труб в ППУ изоляции стоит оценить основные данные по проекту:

• где проходит трасса — под землёй или на поверхности;
• какой уровень грунтовых вод на участке;
• есть ли агрессивная химическая среда;
• какие механические нагрузки возможны во время эксплуатации;
• требуется ли система ОДК или СОДК;
• какая рабочая температура и давление предусмотрены проектом;
• нужны ли отводы, тройники, переходы, компенсаторы и другие элементы;
• как будет выполняться монтаж и заделка соединений;
• какие требования заложены по надёжности и сроку службы;
• кто выпускает продукцию и какие стандарты качества действуют на заводе.

Если данных недостаточно, лучше запросить техническую консультацию до оформления заказа. Это снижает риск ошибки при выборе исполнения и помогает обеспечить стабильную работу трубопроводной системы.

Какую трубу купить под задачу

Для подземных теплосетей, бесканальной укладки и влажных грунтов чаще берут ППУ ПЭ. Для открытых линий, наземных переходов и зон с повышенной механической нагрузкой больше подходит ППУ ОЦ. Для сложных объектов можно сочетать два исполнения: полиэтилен — ниже уровня земли, оцинкованная сталь — выше, на опорах и переходах.

В каталоге доступны электросварные трубы в изоляции ППУ, а также отдельные позиции для подземной и наземной прокладки. Для трасс со специальными требованиями применяют изделия с кабелем вывода, металлической заглушкой изоляции, усиленной защитой, греющим кабелем или спутником.

Вывод

ППУ ПЭ и ППУ ОЦ различаются назначением наружного слоя. Полиэтилен рассчитан на подземную прокладку, где нужно закрыть пенополиуретан от влаги, грунта и коррозионной среды. Оцинкованная сталь нужна на наземных участках, где важны прочность, стойкость к механическим повреждениям и удобное обслуживание.

Универсального варианта нет. Итоговый выбор зависит от способа прокладки трассы, условий среды, нагрузки, требований к монтажу, ОДК, бюджета и срока эксплуатации. Для надёжной тепловой магистрали часто берут комбинированную схему: ППУ ПЭ — для подземной части, ППУ ОЦ — для открытых переходов и участков на опорах.

Чтобы подобрать подходящее исполнение, можно отправить заявку и указать параметры проекта: способ прокладки, диаметр рабочей трубы, давление, температуру теплоносителя, тип грунта, наличие опор и требования к системе контроля.
