Горячедеформированные или холоднодеформированные трубы: в чём разница

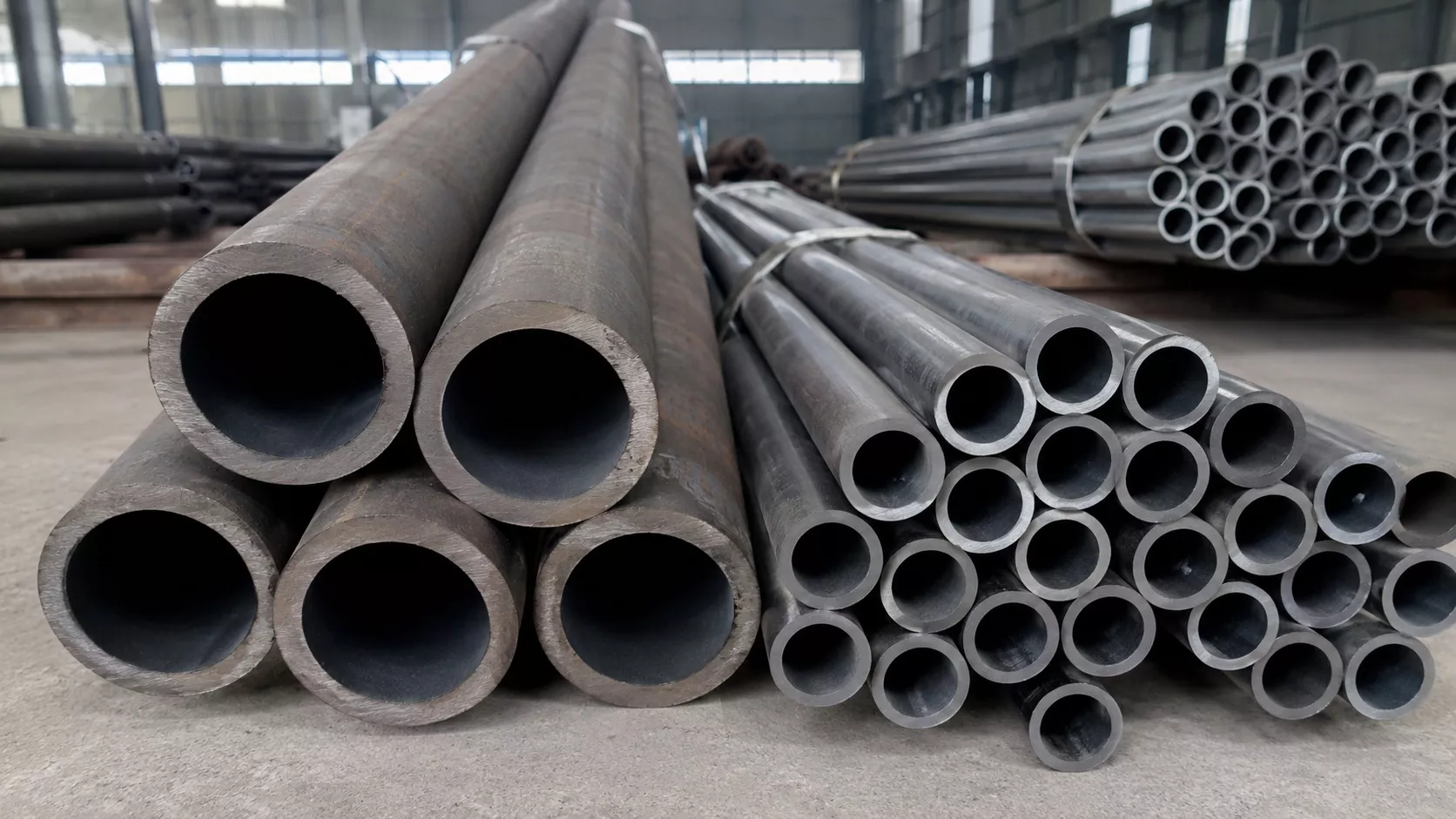

Горячедеформированные и холоднодеформированные трубы различаются способом и температурой обработки стальной заготовки. Горячая деформация позволяет получать бесшовные трубы большого диаметра и с толстой стенкой, а холодная — изделия с более высокой точностью размеров и гладкой поверхностью.

Оба вида не имеют сварного шва и применяются в трубопроводах, промышленном оборудовании и машиностроении. Выбор зависит от диаметра, толщины стенки, марки стали, рабочего давления, требований к геометрии и стоимости продукции.

Что представляют собой бесшовные трубы

Бесшовные трубы изготавливают из цельной стальной заготовки без продольного или спирального сварного шва. Такая конструкция обеспечивает однородность металла по окружности и позволяет использовать изделия при повышенных механических и температурных нагрузках.

По способу производства бесшовные трубы делятся на:

• горячедеформированные;

• холоднодеформированные;

• теплодеформированные.

Электросварная труба производится из листа или полосы с последующим соединением кромок сваркой. Поэтому горячую и холодную деформацию корректно сравнивать именно внутри категории стальных бесшовных труб.

Как производят горячедеформированные трубы

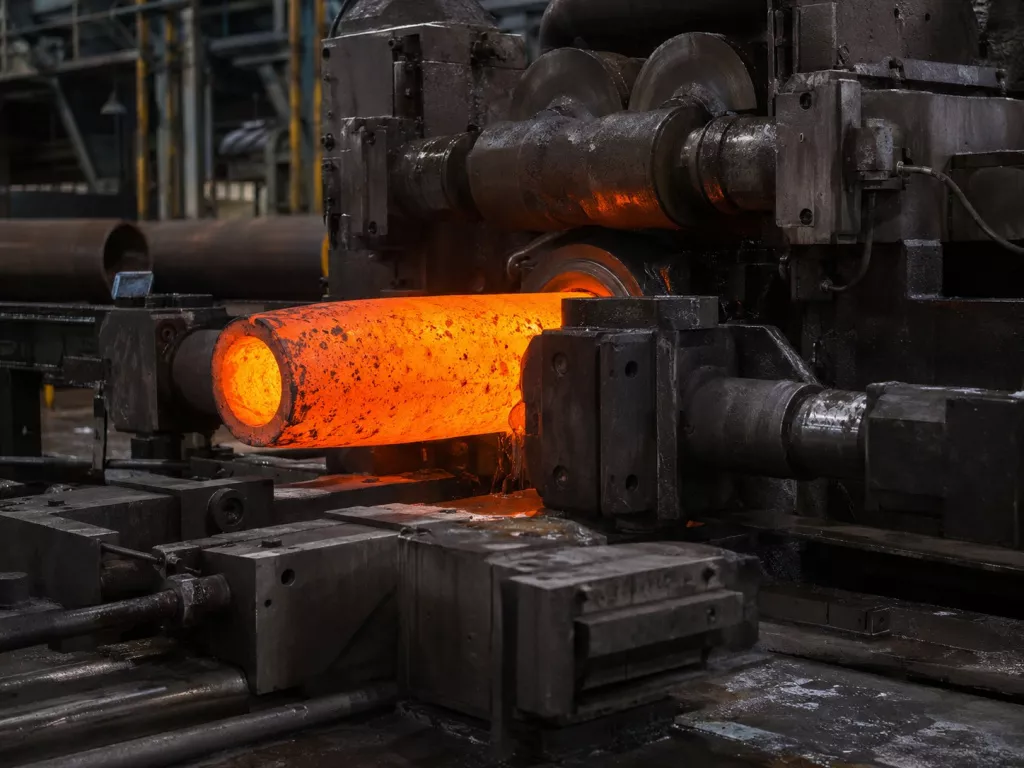

Горячедеформированные трубы получают из круглой стальной заготовки, нагретой до температуры высокой пластичности металла. Заготовку прошивают с образованием полой гильзы, затем раскатывают и калибруют до требуемых размеров.

Производство включает:

1. Нагрев стальной заготовки.

2. Прошивку и получение полой гильзы.

3. Горячую прокатку до нужного диаметра и толщины стенки.

4. Калибровку, охлаждение и правку.

5. Резку и контроль качества.

Обработка при высоких температурах позволяет получать трубы большого диаметра и с толстой стенкой. Однако точность размеров и качество поверхности обычно ниже, чем у холоднодеформированного проката.

Сортамент горячедеформированных труб устанавливает ГОСТ 8732-78, а технические требования — ГОСТ 8731-74.

Как производят холоднодеформированные трубы

Холоднодеформированные трубы получают из готовой бесшовной трубной заготовки, которую дополнительно прокатывают или протягивают при температуре ниже температуры рекристаллизации стали. Такая обработка позволяет уменьшить диаметр и толщину стенки, повысить точность размеров и улучшить поверхность.

Основные этапы производства:

1. Подготовка бесшовной трубной заготовки.

2. Очистка поверхности.

3. Холодная прокатка или волочение.

4. Термическая обработка при необходимости.

5. Правка, резка и контроль размеров.

Холоднодеформированные трубы не формуют из листового проката и не соединяют сваркой. Их исходной заготовкой является полая бесшовная труба.

Сортамент холоднодеформированных труб устанавливает ГОСТ 8734-75, а технические требования — ГОСТ 8733-74.

Чем отличаются горячедеформированные и холоднодеформированные трубы

Главное отличие заключается в температурном режиме и результате обработки металла. Горячедеформированные изделия подходят для крупных размеров и толстых стенок, а холоднодеформированные отличаются высокой точностью и возможностью производства тонкостенных труб.

Холоднодеформированная труба не всегда прочнее горячедеформированной. Прочность зависит от марки стали, толщины стенки, термической обработки и характеристик конкретного изделия.

Как различаются размеры и точность

Горячедеформированные трубы чаще выбирают при большом диаметре и значительной толщине стенки. Холоднодеформированные изделия применяют, когда необходимы точные размеры, тонкая стенка и минимальные отклонения геометрии.

При подборе учитывают:

• наружный диаметр;

• внутренний диаметр;

• толщину стенки;

• длину изделия;

• овальность;

• кривизну;

• допустимые отклонения.

Высокая точность важна при изготовлении втулок, цилиндров, гидравлических элементов и других деталей с точной посадкой. Для большинства промышленных трубопроводов точности горячедеформированного проката достаточно.

Как различается поверхность труб

Холоднодеформированные трубы обычно имеют более гладкую наружную и внутреннюю поверхность. На горячедеформированном прокате могут присутствовать окалина и следы обработки металла при высоких температурах.

Гладкая поверхность имеет значение, если труба:

• используется как заготовка для точной детали;

• входит в состав гидравлического механизма;

• требует минимальной механической обработки;

• должна иметь небольшую шероховатость.

Качество поверхности не определяет коррозионную стойкость изделия. Защита от коррозии зависит от марки стали, покрытия и условий эксплуатации.

Где применяют горячедеформированные трубы

Горячедеформированные трубы используют в системах, где требуются большой диаметр, толстая стенка и высокая прочность. Они подходят для промышленных трубопроводов, оборудования и нагруженных конструкций.

Основные сферы применения:

• нефтегазовая промышленность;

• транспортировка жидкостей и газа;

• технологические трубопроводы;

• химическая промышленность;

• энергетическое оборудование;

• тяжёлое машиностроение;

• производство цилиндров и корпусов;

• строительные металлоконструкции.

Преимуществами являются широкий диапазон диаметров, возможность производства толстостенных изделий и сравнительно доступная цена. К ограничениям относятся более широкие допуски и менее гладкая поверхность.

Где применяют холоднодеформированные трубы

Холоднодеформированные трубы применяют там, где важны точность геометрии, малая толщина стенки и качество поверхности. Они востребованы в производстве деталей и механизмов, требующих минимальной дополнительной обработки.

Основные области применения:

• машиностроение;

• автомобилестроение;

• приборостроение;

• гидравлические системы;

• производство втулок и цилиндров;

• теплообменное оборудование;

• изготовление точных деталей.

Холодная деформация позволяет получать трубы с минимальными отклонениями размеров. Недостатками являются более сложная технология производства и повышенная стоимость.

Что выбрать для трубопровода

Для трубопровода большого диаметра и с толстой стенкой чаще выбирают горячедеформированные трубы. Они подходят для транспортировки воды, газа, нефтепродуктов и технологических сред при соответствии характеристик требованиям проекта.

Холоднодеформированные изделия применяют в трубопроводах малого диаметра, когда необходимы высокая точность и гладкая внутренняя поверхность. Рабочее давление в обоих случаях определяют расчётом с учётом диаметра, толщины стенки, марки стали и температуры среды.

Что выбрать для машиностроения

Для точных деталей и механизмов чаще выбирают холоднодеформированные трубы. Они позволяют уменьшить припуск на обработку и получить заготовку с более стабильными размерами.

Холоднодеформированный прокат подходит для изготовления:

• втулок;

• гильз;

• цилиндров;

• элементов гидравлики;

• деталей автомобилей;

• узлов оборудования.

Если требуется массивная толстостенная заготовка, а высокая точность не является главным условием, рациональнее использовать горячедеформированную трубу.

Что выбрать при ограниченном бюджете

При одинаковой марке стали и сопоставимых размерах горячедеформированные трубы обычно стоят дешевле. Их производство включает меньше технологических операций и не требует дополнительной холодной прокатки.

Переплачивать за холоднодеформированную трубу нецелесообразно, если проект не предъявляет строгих требований к допускам и состоянию поверхности. Оценивать цену следует вместе с затратами на последующую обработку: точный холоднодеформированный прокат иногда позволяет сократить эти расходы.

Как отличить один вид трубы от другого

Точно определить способ производства только по внешнему виду сложно. Надёжнее проверить маркировку, сертификат качества и ГОСТ, по которому изготовлена продукция.

Косвенные признаки:

• горячедеформированные трубы чаще имеют большой диаметр и толстую стенку;

• их поверхность может быть более шероховатой;

• холоднодеформированные изделия обычно имеют точную геометрию;

• среди них чаще встречаются малые диаметры и тонкие стенки.

Внешние признаки не заменяют проверку документов, поскольку поверхность может проходить дополнительную обработку.

Какие ошибки допускают при выборе труб

Главная ошибка — считать холоднодеформированные трубы универсально более качественными. Повышенная точность нужна не во всех задачах, а более сложное производство увеличивает стоимость продукции.

Также часто допускают следующие ошибки:

• путают бесшовные и электросварные трубы;

• выбирают изделие только по наружному диаметру;

• не учитывают толщину стенки;

• не проверяют марку стали;

• назначают рабочее давление без расчёта;

• игнорируют температуру и свойства среды;

• переплачивают за ненужную точность;

• не проверяют ГОСТ и сертификат качества.

Что выбрать в итоге

Горячедеформированные трубы подходят для промышленных трубопроводов, оборудования и конструкций, где требуются большой диаметр, толстая стенка и высокая прочность. Они обычно стоят дешевле холоднодеформированных изделий сопоставимого размера.

Холоднодеформированные трубы выбирают для машиностроения, гидравлических систем и точных деталей, когда важны минимальные отклонения размеров, гладкая поверхность и возможность изготовления тонкой стенки.

Окончательный выбор зависит от диаметра, толщины стенки, марки стали, рабочего давления, температуры и требований к точности. Если строгие допуски не нужны, рациональнее использовать горячедеформированную трубу; для точных деталей и механизмов — холоднодеформированную.
