Изготовление обечаечных труб большого диаметра

Труба обечайка представляет собой согнутый металлический лист, который по краям зафиксирован посредством сварки. Она может иметь каноническую, круглую или цилиндрическую форму. Трубы из обечаек должны изготавливаться согласно ГОСТов, а также соответствовать утвержденным на законодательном уровне техническим условиям: Изготовленная по ГОСТ обечаечная труба нашла свое применение в различных отраслях народного хозяйствования, в частности в строительной сфере.

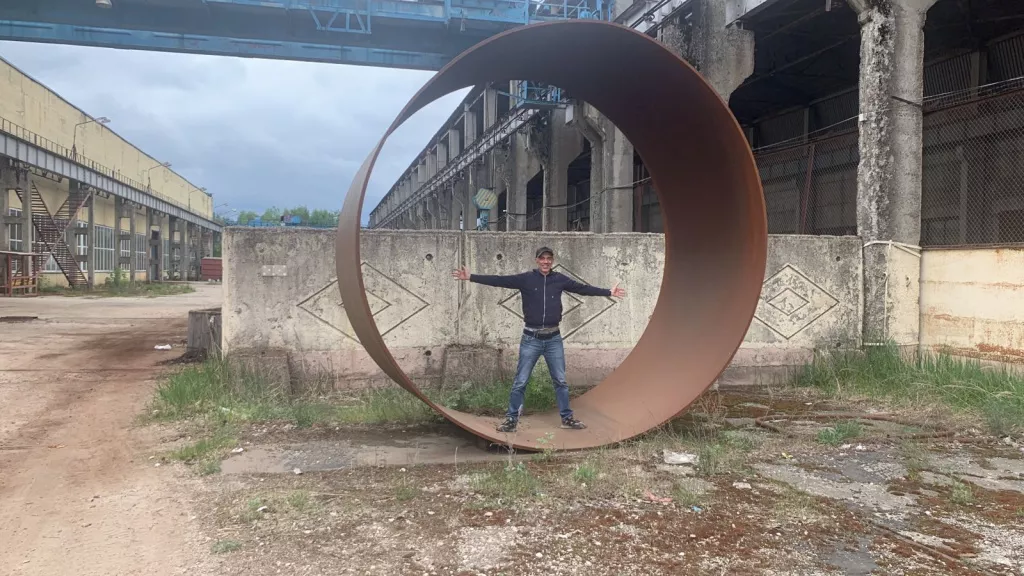

Обечайка — это коническая или цилиндрическая труба, которая используется в изготовлении сосудов, грузовых барабанов и другой продукции промышленного и строительного назначения. Она имеет вид обода или кольца определённой длины и толщины. Отсутствие днища делает обечайку универсальной для создания различных конструкций, например паровых котлов и баков.

Область применения

Трубы из обечайки обладают многими достоинствами, но главными считаются их универсальность и надёжность. Они используются для прокладки трубопроводов разных размеров: от маленьких до огромных. Строительство протяжённых магистральных коммуникаций, которое само по себе является нелёгкой инженерной задачей, невозможно представить без них. Использование подобных труб в этом случае будет подходящим решением, так как весь процесс производства грамотно контролируется ещё в заводе, а само производство происходит быстро из-за простоты технологического процесса. Таким образом, в достоинства обечаечных труб можно записать следующие:

универсальность;
простота в изготовлении;
низкая цена производства;
надёжность.

Применяются они в следующих видах работ:

При закладке трубопроводов разной протяжённости в нефтегазовой, машиностроительной, химической, транспортной и других отраслей.
Благодаря своим технических характеристикам, они используются как подпорки для каркасов из металла и сборных металлоконструкций.
В сельском хозяйстве для них тоже находят применение — это важные детали в конструкции систем орошения.
Подходят для объектов городской инфраструктуры, вроде детских площадок и спортивных сооружений.
В транспортной отрасли, например в пересечении железнодорожных и трамвайных путей.
В канализационных системах, как один из важных элементов соединительных узлов водопроводной системы.

Изготовление обечаек, трубы обечаечной

Процесс изготовления обечаек является ключевым этапом в производстве различных цилиндрических конструкций, таких как корпуса резервуаров, котлов, труб и других подобных изделий. Обечайки представляют собой изогнутые листы металла, которые формируют основу для дальнейшей сборки и сварки.

Вальцовка — это процесс, при котором лист металла пропускается через пару вращающихся валков, которые последовательно изгибают его до получения требуемой кривизны, создавая круглую или цилиндрическую форму. Этот метод позволяет производить обечайки с высокой точностью и равномерностью.

В процессе вальцовки ключевым аспектом является контроль за параметрами, такими как толщина и диаметр обечайки. Регулирование этих параметров достигается путем изменения расстояния между валками. Вот основные этапы процесса:

Подготовка материала: Лист металла, который будет использоваться для изготовления обечайки, подготавливают, обрабатывая поверхность и вырезая необходимый размер.
Настройка вальцовочного стана: Оператор настраивает расстояние между валками в соответствии с требуемой толщиной и диаметром обечайки. Также устанавливаются скорость вращения и давление валков.
Процесс вальцовки: Лист металла подается в вальцы, которые постепенно сгибают его, образуя цилиндр. Процесс может включать несколько проходов через валки с постепенным уменьшением расстояния между ними для достижения точной геометрии обечайки.
Контроль качества: По завершении процесса вальцовки проводится измерение параметров обечайки, таких как диаметр, округлость и толщина металла, чтобы убедиться, что они соответствуют заданным техническим требованиям. Выполняется сваривание всех внутренних и наружных продольных швов.

Следующие этапы производства - труба обечайка:

Осуществляется контроль сварных соединений.
Выполняется обработка торцов.
Снимаются фаски.
Выполняется кольцевая сварка, проводится термическая обработка и отделка.
Если необходимо, выполняется дополнительная обработка кромок обечайки для подготовки их к сварке.

Важно отметить, что в процессе вальцовки могут использоваться как механические, так и гидравлические вальцовочные станы в зависимости от толщины и размера листового металла, а также требуемой точности и производительности. Контроль за всеми этапами процесса и точная настройка оборудования гарантируют получение качественных обечаек, соответствующих всем стандартам и спецификациям.

Характеристика

Для металлических обечаек применяются ГОСТ 52630, 34348-2017 и международный стандарт 144249, а так же ТУ. Используем марки стали: 3сп, 20, 09г2с, 17г1с, 12Х18Н10Т.

Цены

Наименование	Характеристика	Тип	Цена, руб. / тн.
530х6-30мм	ТУ 14-1-5477-2004	Обечайка	от 85 000р.
630х6-37мм	ТУ 14-1-5477-2004	Обечайка	от 85 000р.
720х6-40мм	ТУ 14-1-5477-2004	Обечайка	от 85 000р.
820х6-42мм	ТУ 14-1-5477-2004	Обечайка	от 85 000р.
920х6-44мм	ТУ 14-1-5477-2004	Обечайка	от 85 000р.
1020х6-46мм	ТУ 14-1-5477-2004	Обечайка	от 85 000р.
1220х6-48мм	ТУ 14-1-5477-2004	Обечайка	от 85 000р.
1420х6-48мм	ТУ 14-1-5477-2004	Обечайка	от 85 000р.
1620-3020х6-50мм	ТУ 14-1-5477-2004	Обечайка	от 85 000р.
