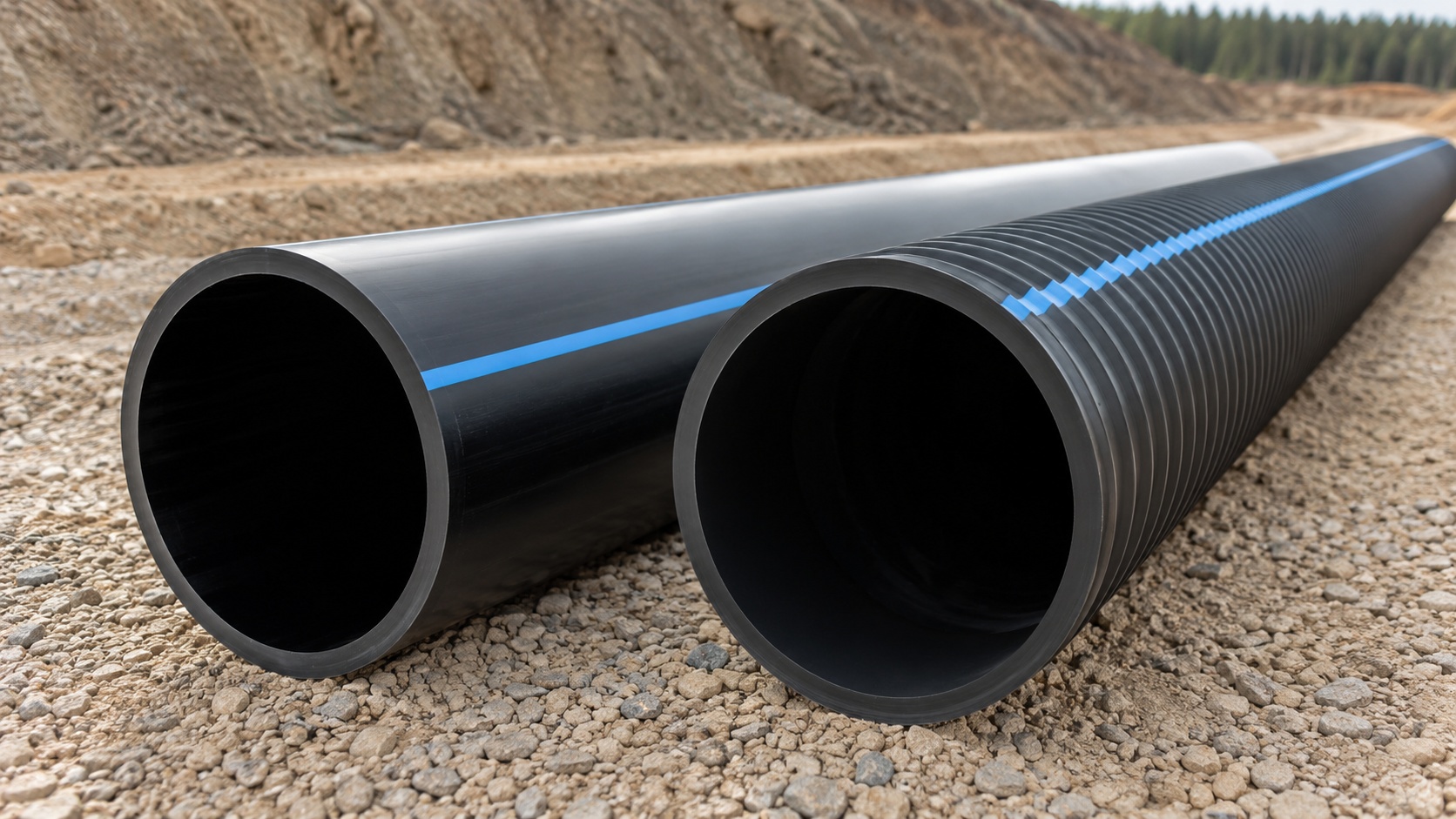

ПЭ100 или ПЭ100-RC: какую трубу выбрать для наружного трубопровода

ПЭ100 и ПЭ100-RC применяют для наружных напорных трубопроводов водоснабжения, водоотведения и других инженерных сетей. Главное отличие заключается в том, что материал ПЭ100-RC обладает повышенной стойкостью к медленному распространению трещин и лучше переносит царапины, точечные нагрузки и сложные условия прокладки.

Для стандартного монтажа в подготовленной траншее обычно достаточно трубы ПЭ100. Для горизонтально направленного бурения, санации, протяжки и прокладки в неоднородном грунте целесообразно выбирать ПЭ100-RC.

Что представляет собой ПЭ100

ПЭ100 — это полиэтилен высокой плотности, применяемый для производства напорных труб. Материал сочетает прочность, химическую стойкость, небольшой вес и возможность длительной эксплуатации под рабочим давлением.

Трубы ПЭ100 используют:

• для наружного водоснабжения;
• в системах напорной канализации;
• для технических трубопроводов;
• при транспортировке воды и других допустимых сред;
• для открытой прокладки в подготовленной траншее.

При открытой прокладке наружного водопровода обычно используют трубы ПНД для воды из ПЭ100 с подходящими диаметром и SDR.

ПЭ100 надёжно работает при соблюдении технологии монтажа. Основание траншеи очищают от острых включений, под трубой устраивают подготовку, а для обратной засыпки используют грунт, который не создаёт опасных точечных нагрузок.

Что представляет собой ПЭ100-RC

ПЭ100-RC — это разновидность полиэтилена ПЭ100 с повышенной устойчивостью к медленному распространению трещин. Обозначение RC расшифровывается как Resistance to Crack — стойкость к растрескиванию.

По прочностным характеристикам и способности работать под давлением ПЭ100-RC относится к материалам класса ПЭ100. Его основное преимущество проявляется при повреждениях поверхности, длительном точечном воздействии грунта и применении бестраншейных методов монтажа.

Трубы ПЭ100-RC используют:

• при горизонтально направленном бурении;
• для санации старых трубопроводов;
• при прокладке методом протяжки;
• в сложных и неоднородных грунтах;
• на участках с риском повреждения поверхности;
• при укладке без традиционной песчаной подготовки, если это допускает проект.

Для таких условий применяют трубы ПЭ100+ и ПЭ100-RC с повышенной стойкостью к механическим повреждениям и развитию трещин.

Чем ПЭ100 отличается от ПЭ100-RC

ПЭ100-RC лучше сопротивляется медленному росту трещин и локальным механическим нагрузкам. При этом рабочее давление трубы определяется не только материалом, но и наружным диаметром, толщиной стенки, показателем SDR и температурой транспортируемой среды.

ПЭ100-RC нельзя считать материалом, который автоматически выдерживает более высокое рабочее давление. Если две трубы имеют одинаковые диаметр и SDR, их характеристики по давлению могут быть сопоставимы, а преимущество RC заключается именно в стойкости к повреждениям и медленному распространению трещин.

Как SDR влияет на выбор трубы

SDR показывает отношение наружного диаметра трубы к толщине её стенки. Чем меньше значение SDR, тем толще стенка и тем выше способность трубы выдерживать внутреннее давление при одинаковых диаметре и материале.

Например:

• труба SDR 11 имеет более толстую стенку, чем SDR 17;
• увеличение толщины повышает массу и стоимость изделия;
• внутренний диаметр при меньшем SDR уменьшается;
• допустимое давление необходимо сверять с проектом.

Выбирать между ПЭ100 и ПЭ100-RC только по обозначению материала неправильно. Необходимо одновременно учитывать диаметр, SDR, рабочее давление, температуру среды и способ прокладки.

Где применяют трубы ПЭ100

Трубы ПЭ100 подходят для наружных сетей, которые прокладывают традиционным открытым способом в подготовленной траншее. При правильном устройстве основания и обратной засыпки материал обеспечивает необходимую прочность и длительный срок службы.

ПЭ100 обычно выбирают:

• для наружного водопровода;
• для хозяйственно-питьевого водоснабжения;
• для напорной канализации;
• для технических сетей;
• при прокладке в однородном грунте;
• при отсутствии повышенного риска повреждения.

Для стандартных проектов применяют трубы ПЭ100 подходящего диаметра, SDR и назначения.

Где применяют трубы ПЭ100-RC

ПЭ100-RC выбирают для участков, на которых труба испытывает повышенные механические воздействия во время монтажа или эксплуатации. Материал особенно востребован при бестраншейной прокладке и в грунтах с крупными или острыми включениями.

Основные области применения:

• горизонтально направленное бурение;
• прокол под автомобильной дорогой;
• санация существующего трубопровода;
• протяжка трубы в старый канал;
• каменистые и неоднородные грунты;
• участки с просадкой грунта;
• реконструкция наружных сетей;
• прокладка с ограниченным доступом к трассе.

ПЭ100-RC снижает риск развития трещин из поверхностных повреждений. Однако повышенная стойкость материала не отменяет расчёт трубопровода, контроль сварных соединений и соблюдение допустимого радиуса изгиба.

Какие типы труб ПЭ100-RC существуют

Трубы ПЭ100-RC могут быть однослойными, многослойными или иметь дополнительную защитную оболочку. Конструкция влияет на стойкость продукции к повреждениям и возможность её применения при сложных методах монтажа.

Маркерный слой помогает заметить повреждение наружной поверхности, но не всегда выполняет функцию полноценной защитной оболочки. Конструкцию трубы необходимо оценивать по технической документации производителя.

При высоком риске царапин и истирания применяют трубы типа Протект в защитной оболочке, рассчитанные на бестраншейную прокладку и сложные грунтовые условия.

Можно ли укладывать ПЭ100-RC без песчаной подушки

ПЭ100-RC допускает применение менее требовательных способов прокладки, но отказ от песчаной подушки должен быть предусмотрен проектом. Наличие маркировки RC не означает, что трубу можно укладывать в любой грунт без подготовки и контроля.

Перед использованием местного грунта учитывают:

• размер и форму включений;
• состав обратной засыпки;
• глубину прокладки;
• нагрузку от транспорта;
• рабочее давление;
• конструкцию трубы;
• требования производителя;
• проектные условия.

При наличии крупных острых камней или других опасных включений может потребоваться защитная оболочка либо подготовка основания даже для трубы ПЭ100-RC.

Что выбрать для обычной траншейной прокладки

Для подготовленной траншеи с песчаным основанием и контролируемой обратной засыпкой обычно достаточно трубы ПЭ100. Такой вариант позволяет не переплачивать за повышенную стойкость материала, если условия эксплуатации не создают риска локальных повреждений.

ПЭ100 подходит, когда:

• грунт однородный;
• острые камни удалены;
• предусмотрено подготовленное основание;
• монтаж ведётся открытым способом;
• отсутствуют значительные точечные нагрузки;
• трасса доступна для контроля и ремонта.

ПЭ100-RC также можно использовать в стандартной траншее, но его более высокая стоимость должна быть оправдана условиями проекта.

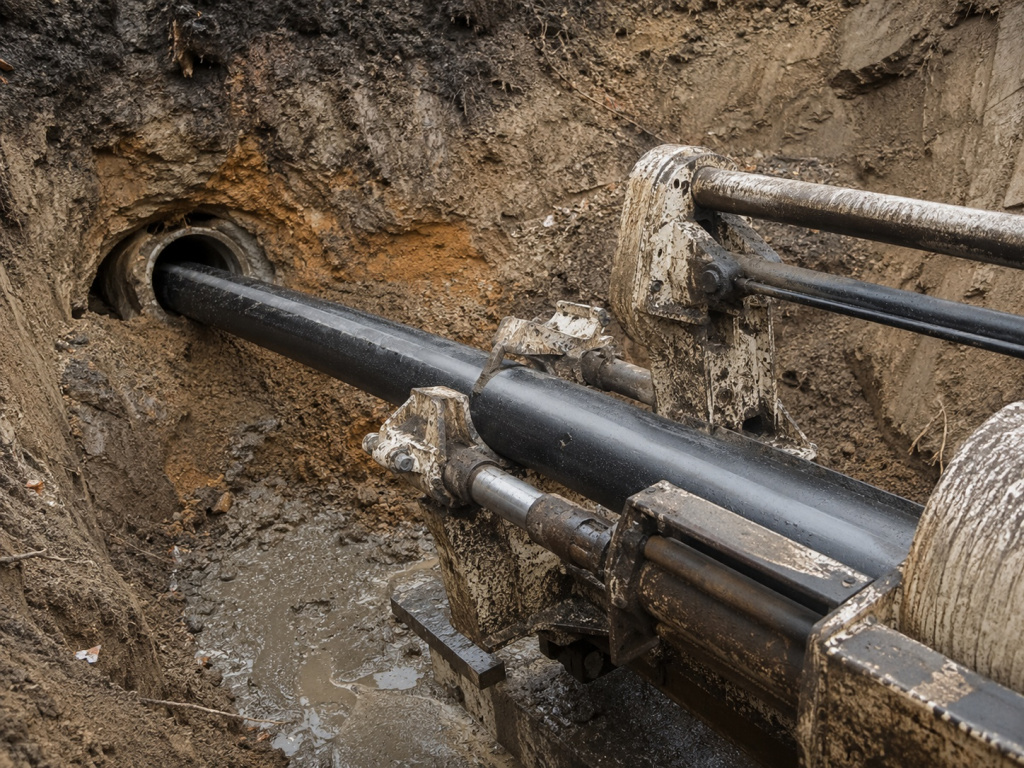

Что выбрать для ГНБ

Для горизонтально направленного бурения предпочтительнее ПЭ100-RC. Во время протяжки поверхность трубы контактирует со стенками скважины, грунтом и твёрдыми включениями, поэтому возрастает риск царапин и локальных нагрузок.

При выборе трубы для ГНБ учитывают:

• стойкость к медленному распространению трещин;
• допустимое тяговое усилие;
• радиус изгиба;
• качество сварных стыков;
• вероятность повреждения поверхности;
• соответствие диаметра скважины размеру трубопровода.

Для сложной трассы целесообразно выбирать ПЭ100-RC с дополнительной защитной оболочкой.

Что выбрать для санации трубопровода

Для санации старых сетей чаще выбирают ПЭ100-RC. При протяжке внутри существующей трубы или разрушенного канала поверхность нового трубопровода может испытывать трение и сосредоточенное давление.

ПЭ100-RC подходит:

• для протяжки в существующий трубопровод;
• восстановления изношенных водопроводных сетей;
• уменьшения объёма земляных работ;
• реконструкции под дорогами и зданиями;
• монтажа на участках с ограниченным доступом.

Диаметр и SDR выбирают с учётом требуемой пропускной способности, рабочего давления и уменьшения внутреннего сечения после санации.

Что выбрать для водоснабжения

Для стандартного водоснабжения в подготовленной траншее можно выбрать ПЭ100. Для бестраншейного монтажа, сложного грунта или повышенного риска повреждений лучше использовать ПЭ100-RC.

При выборе трубы для питьевой воды дополнительно проверяют:

• назначение продукции;
• наличие документов о качестве;
• допустимость контакта с питьевой водой;
• наружный диаметр;
• SDR;
• рабочее давление;
• тип соединительных деталей;
• требования проекта.

Материал ПЭ100-RC повышает стойкость к растрескиванию, но не заменяет правильный выбор толщины стенки и класса давления.

Что выбрать для напорной канализации

Для напорной канализации подходят как ПЭ100, так и ПЭ100-RC. Решение зависит от способа прокладки, давления, характеристик транспортируемой среды и механических нагрузок на трассе.

ПЭ100 используют при стандартном монтаже в подготовленной траншее. ПЭ100-RC выбирают при ГНБ, санации, неоднородном грунте и повышенном риске повреждения наружной поверхности.

Какие ошибки допускают при выборе

Главная ошибка — считать ПЭ100-RC трубой, которая всегда выдерживает более высокое рабочее давление. Стойкость к трещинам и способность воспринимать внутреннее давление являются разными характеристиками.

Также часто допускают следующие ошибки:

• выбирают материал без учёта SDR;
• не учитывают способ прокладки;
• используют обычный ПЭ100 для сложного ГНБ без обоснования;
• отказываются от подготовки основания только из-за маркировки RC;
• не проверяют повреждения после протяжки;
• не учитывают температуру транспортируемой среды;
• выбирают продукцию без проверки документов;
• используют неподходящие фитинги;
• экономят на качестве сварных соединений;
• не учитывают нагрузку от транспорта и грунта.

Что выбрать в итоге

ПЭ100 подходит для стандартной прокладки наружного трубопровода в подготовленной траншее. Это рациональный вариант для водоснабжения и напорной канализации при нормальных грунтовых условиях и соблюдении технологии монтажа.

ПЭ100-RC стоит выбрать для ГНБ, санации, протяжки, неоднородного или каменистого грунта, а также при повышенном риске царапин и точечных нагрузок. Для таких проектов применяют трубы ПЭ100+ и ПЭ100-RC подходящего диаметра и SDR.

Диаметр, толщину стенки, рабочее давление и конструкцию трубы определяют по проекту с учётом назначения трубопровода, способа прокладки и условий эксплуатации.
