Чугунные трубы SML: где применяются и в чём их преимущества

Чугунные трубы SML применяются для устройства внутренней канализации, водоотведения и вентиляции канализационных систем. Это безраструбные изделия из серого чугуна, которые соединяются хомутами с эластичными уплотнениями.

Основные преимущества SML — высокая прочность, низкий уровень шума, пожарная безопасность и длительный срок службы. Такие системы особенно востребованы в многоэтажных жилых домах, гостиницах, медицинских учреждениях, торговых и промышленных зданиях.

Что представляют собой трубы SML

Трубы SML — это безраструбные чугунные канализационные трубы с гладкими концами. В отличие от традиционных раструбных изделий, они соединяются металлическими хомутами с резиновыми манжетами.

Для производства используется серый чугун, способный выдерживать механические нагрузки и воздействие высоких температур. Внутренняя поверхность обычно защищена эпоксидным покрытием, а снаружи наносится защитный слой от коррозии и повреждений.

SML относится к системам отвода сточных и дождевых вод из зданий. Европейский стандарт EN 877 устанавливает требования к чугунным трубам, фитингам, соединениям и комплектующим для водоотведения внутри зданий.

В общем разделе чугунных труб представлены изделия для разных канализационных и инженерных систем, поэтому при выборе необходимо учитывать конструкцию соединения и назначение трубопровода.

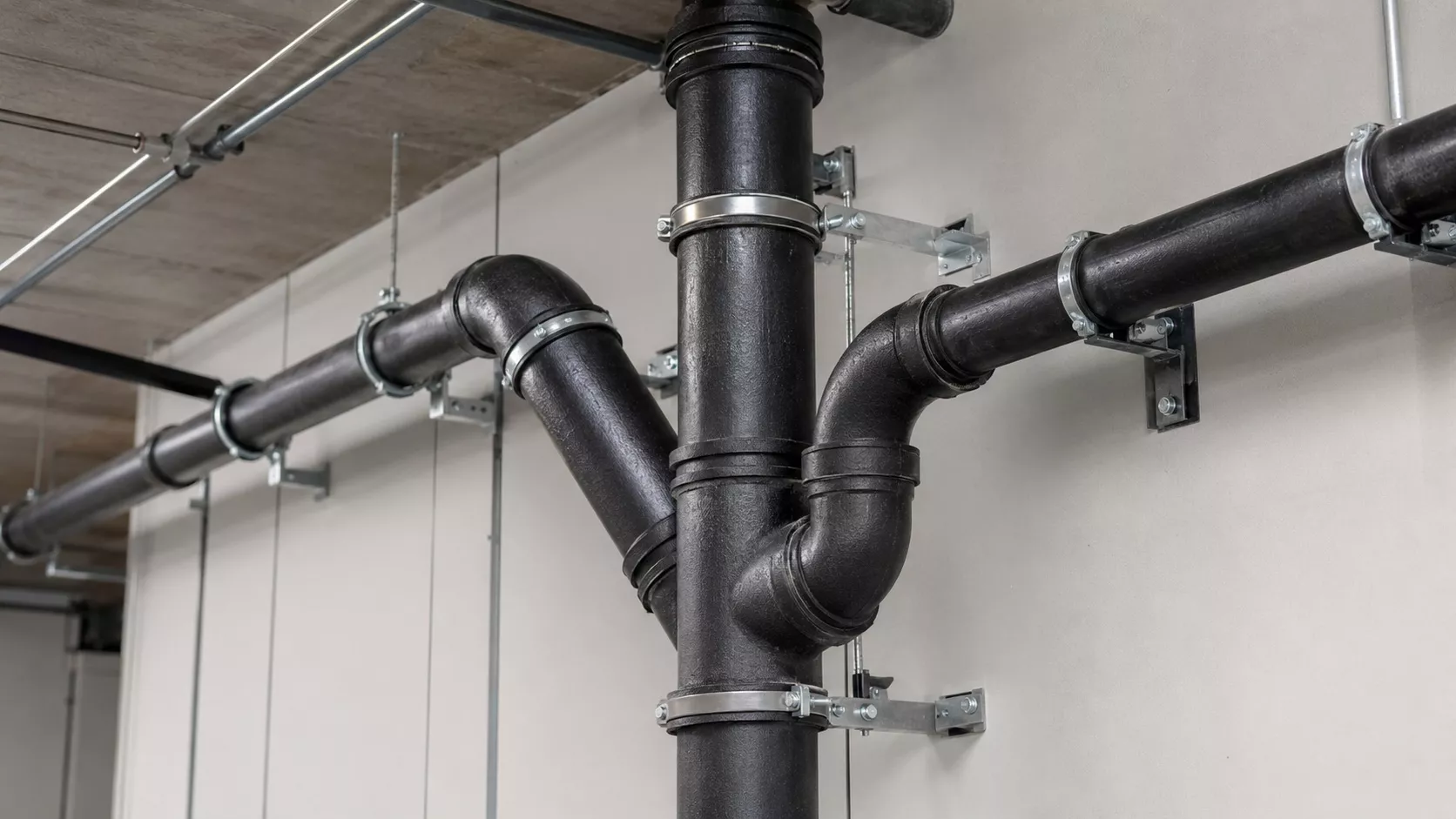

Как устроена безраструбная система SML

Безраструбная система SML состоит из прямых труб, фасонных частей, хомутов и уплотнительных элементов. Гладкие концы деталей устанавливаются вплотную и фиксируются соединительным хомутом.

В систему могут входить:

• прямые трубы;

• отводы;

• тройники;

• крестовины;

• переходы;

• ревизии;

• заглушки;

• опорные элементы;

• соединительные хомуты;

• резиновые манжеты.

Такая конструкция упрощает замену отдельного участка. Для ремонта не требуется разбирать длинную часть трубопровода: достаточно снять хомуты и заменить повреждённый элемент.

Чем SML отличается от раструбной канализации

Главное отличие SML заключается в отсутствии расширенного раструба на конце трубы. Соединения выполняются с помощью хомутов, поэтому систему проще собирать, ремонтировать и изменять.

Для ремонта старых сетей и устройства раструбной канализации могут применяться чугунные трубы ЧК. Однако для современных зданий с повышенными требованиями к акустике, пожарной безопасности и ремонтопригодности часто выбирают SML.

Какие преимущества имеют трубы SML

Чугунные трубы SML отличаются высокой механической прочностью и устойчивостью к нагрузкам. Большая масса и плотная структура чугуна также помогают снизить шум от движения воды и сточных масс.

К основным преимуществам относятся:

• низкий уровень шума;

• высокая прочность;

• негорючесть материала;

• устойчивость к высоким температурам;

• герметичные соединения;

• стойкость к механическим воздействиям;

• длительный срок службы;

• удобная замена отдельных участков;

• отсутствие раструбов;

• широкий выбор фасонных частей.

Чугун не поддерживает горение и не требует устройства горючих трубных вставок. Это преимущество особенно важно в зданиях с повышенными требованиями к противопожарной защите.

Почему SML снижает уровень шума

Системы SML создают меньше шума, чем многие лёгкие пластиковые канализационные трубы. Серый чугун имеет большую массу и плотность, благодаря чему лучше поглощает вибрации от движущихся стоков.

Низкий уровень шума особенно важен:

• в многоквартирных домах;

• в гостиничных номерах;

• в больницах;

• в офисах;

• в учебных учреждениях;

• в помещениях рядом с канализационными стояками.

Дополнительная шумоизоляция всё равно может потребоваться в зависимости от конструкции здания и требований проекта. Однако чугунные трубы сами по себе обеспечивают более благоприятные акустические характеристики, чем лёгкие пластиковые системы.

Насколько SML устойчива к огню

Чугунные трубы SML обладают высокой пожарной безопасностью, поскольку чугун является негорючим материалом. При нагреве он не плавится подобно большинству пластиков и не способствует распространению огня по канализационному стояку.

Это свойство важно для:

• высотных зданий;

• торговых центров;

• гостиниц;

• медицинских учреждений;

• общественных объектов;

• промышленных помещений;

• зданий с противопожарными отсеками.

Конкретные требования к проходкам через стены и перекрытия определяются проектом. Даже негорючая труба должна быть правильно закреплена, а места пересечения строительных конструкций — герметизированы в соответствии с требованиями пожарной безопасности.

Зачем трубам SML защитное покрытие

Защитные покрытия уменьшают воздействие влаги, канализационных стоков и окружающей среды на чугун. Внутреннее эпоксидное покрытие создаёт гладкий барьерный слой, а наружная обработка защищает поверхность трубы при хранении, монтаже и эксплуатации.

Качество покрытия влияет на:

• устойчивость к коррозии;

• состояние внутренней поверхности;

• движение сточных вод;

• долговечность трубопровода;

• стойкость к агрессивным средам;

• объём необходимого обслуживания.

Перед монтажом следует проверить равномерность слоя, отсутствие сколов и повреждений. Открытые после резки торцы обрабатывают защитным составом, рекомендованным производителем системы.

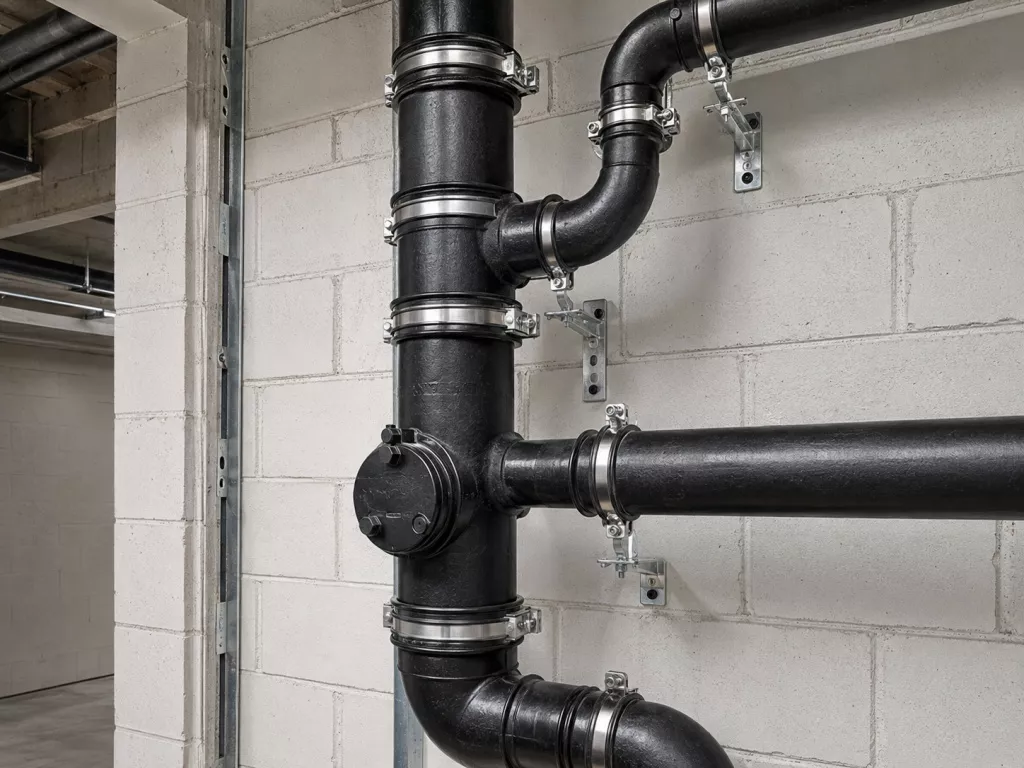

Где применяются трубы SML

Чугунные трубы SML применяются преимущественно во внутренней канализации жилых, общественных и промышленных зданий. Они подходят для вертикальных стояков, горизонтальных участков, отвода бытовых стоков и устройства внутренних водостоков.

Основные области применения:

• многоквартирные дома;

• гостиницы;

• бизнес-центры;

• торговые комплексы;

• медицинские учреждения;

• аэропорты и вокзалы;

• производственные здания;

• подземные парковки;

• внутренние водостоки;

• канализационные стояки;

• технические помещения.

Для таких объектов используют чугунные трубы SML совместно с совместимыми фасонными частями, хомутами и уплотнениями.

Подходят ли SML для наружной канализации

Стандартная система SML предназначена прежде всего для водоотведения внутри зданий. Применение отдельных изделий снаружи или в грунте возможно только тогда, когда это предусмотрено технической документацией и обеспечена необходимая защита от коррозии.

Для наружных участков нужно учитывать:

• контакт с грунтом;

• воздействие влаги;

• механические нагрузки;

• глубину прокладки;

• наружное защитное покрытие;

• тип соединительных хомутов;

• требования проекта.

Нельзя переносить правила монтажа внутреннего стояка на подземный трубопровод без проверки назначения продукции.

Чем SML отличается от пластиковых труб

SML превосходит обычные пластиковые канализационные трубы по акустическим характеристикам, механической прочности и огнестойкости. Пластиковая система легче и обычно дешевле, поэтому выбор зависит от требований объекта.

Для небольшого частного дома пластиковые трубы могут быть достаточным решением. В высотных, общественных и коммерческих зданиях SML выбирают, когда особенно важны тишина, прочность и пожаробезопасность.

Какие ограничения имеют трубы SML

Главные ограничения SML — большой вес и более высокая стоимость по сравнению с пластиком. Монтаж требует надёжных креплений, правильного расположения опор и аккуратной работы с защитными покрытиями.

Также следует учитывать:

• необходимость специальных режущих инструментов;

• повышенные требования к крепежу;

• стоимость хомутов и фасонных частей;

• необходимость обработки срезов;

• совместимость всех элементов;

• точный расчёт расположения опор;

• сложность ручного перемещения больших диаметров.

Высокая цена отдельных деталей не всегда означает, что вся система экономически невыгодна. На объектах, где ремонт, шум или простой инженерных сетей обходятся дорого, долговечность и ремонтопригодность SML могут компенсировать первоначальные затраты.

Как выбрать диаметр SML

Диаметр трубы выбирают по расчётному расходу стоков, назначению участка и проекту канализации. Для отвода от отдельных приборов применяют меньшие размеры, а для стояков и нагруженных горизонтальных участков — увеличенные.

При выборе учитывают:

• количество санитарных приборов;

• расчётный объём сточных вод;

• назначение трубопровода;

• уклон горизонтального участка;

• высоту здания;

• количество подключений;

• расположение ревизий;

• требования проекта.

Подбирать диаметр только по аналогии с существующей трубой нельзя. Ошибка может привести к снижению пропускной способности, засорам или неоправданному увеличению стоимости системы.

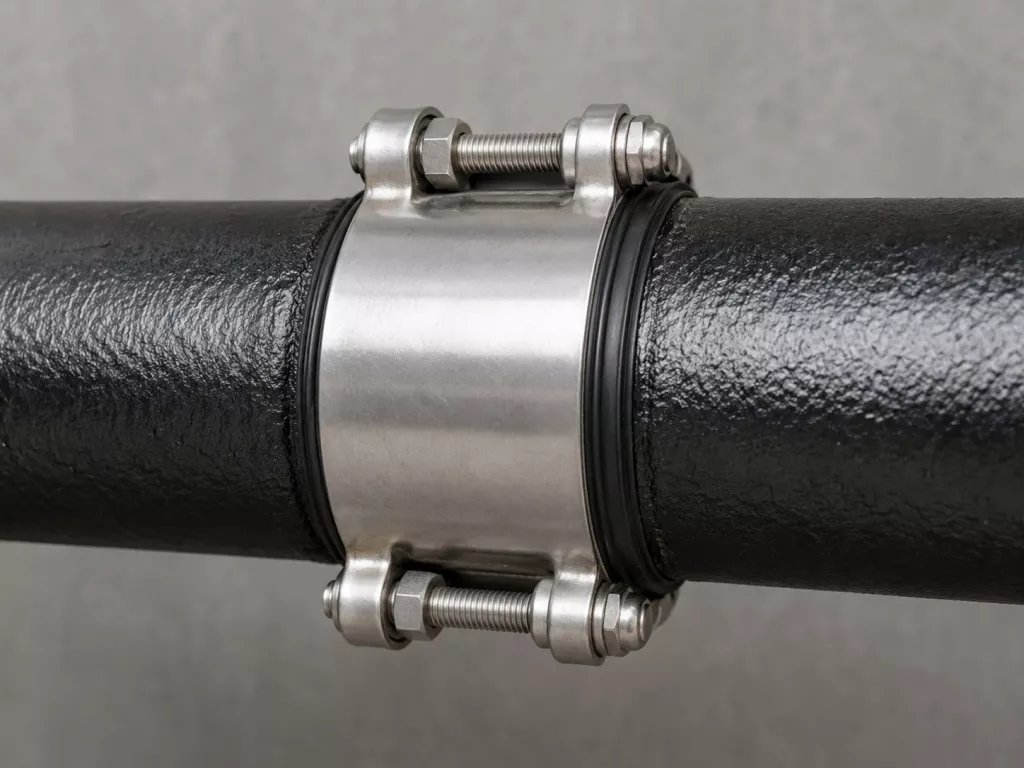

Какие хомуты используют для соединения

Для соединения труб SML применяют хомуты с эластичными уплотнительными манжетами. Тип хомута выбирают по диаметру, месту установки и требованиям к герметичности трубопровода.

При подборе проверяют:

• совместимость с трубами и фитингами;

• номинальный диаметр;

• материал металлических частей;

• качество резиновой манжеты;

• допустимые нагрузки;

• условия эксплуатации;

• требования производителя.

На участках с повышенным внутренним давлением или осевыми нагрузками могут потребоваться усиленные соединения. Обычный хомут нельзя заменять случайным аналогом только по совпадению диаметра.

Как правильно монтировать систему SML

Для надёжного монтажа необходимо правильно подготовить торцы, установить уплотнение и равномерно затянуть хомут. Трубы должны быть закреплены так, чтобы их вес не передавался на соединительные элементы.

Основные правила монтажа:

• соблюдать проектный уклон;

• использовать совместимые трубы и фасонные части;

• очищать поверхности перед соединением;

• обрабатывать места резки;

• равномерно затягивать хомуты;

• не повреждать резиновые манжеты;

• устанавливать опоры с расчётным шагом;

• закреплять стояки от вертикального смещения;

• предусматривать доступ к ревизиям.

Перетяжка хомута может повредить уплотнение, а недостаточная затяжка — снизить герметичность соединения. Точные значения момента затяжки и расположения креплений следует брать из документации производителя.

Какие ошибки допускают при монтаже

Главная ошибка — собирать систему из несовместимых труб, фитингов и хомутов. Даже качественные чугунные изделия не обеспечат герметичность, если соединительные элементы не соответствуют друг другу.

Распространённые ошибки:

• использование случайных хомутов;

• отсутствие обработки обрезанных торцов;

• неправильный уклон;

• недостаточное количество креплений;

• опирание веса трубы на соединение;

• повреждение эпоксидного покрытия;

• чрезмерная затяжка хомутов;

• отсутствие доступа к ревизиям;

• применение внутренней системы в грунте без защиты;

• замена проектных деталей неподходящими аналогами.

Перед установкой необходимо проверить комплектность системы и состояние каждого элемента.

Когда стоит выбрать SML

SML стоит выбрать для здания, где важны низкий уровень шума, высокая прочность и пожарная безопасность. Такое решение оправдано для канализационных стояков и нагруженных участков, ремонт которых после ввода объекта будет сложным и дорогим.

Безраструбная система особенно подходит:

• для многоэтажных жилых зданий;

• гостиниц и больниц;

• общественных объектов;

• коммерческой недвижимости;

• внутренних водостоков;

• помещений с повышенными требованиями к акустике;

• участков с риском механического воздействия.

Для небольшого объекта без специальных требований можно рассмотреть более лёгкие и доступные материалы. Выбор необходимо делать с учётом назначения здания, условий эксплуатации, бюджета и требований проекта.

Что выбрать в итоге

Чугунные трубы SML подходят для внутренней канализации зданий, где требуются низкий уровень шума, высокая прочность, негорючесть и длительный срок службы. Безраструбные соединения на хомутах упрощают сборку и позволяют заменять отдельные элементы без демонтажа большого участка.

При выборе необходимо учитывать диаметр, качество эпоксидного покрытия, тип хомутов, совместимость фитингов и требования к креплению. Для надёжной работы вся система SML должна собираться из подходящих труб, фасонных частей, уплотнений и соединительных элементов.
