Чугунные трубы ВЧШГ: когда их выбирают для водоснабжения и канализации

Чугунные трубы ВЧШГ применяют при строительстве напорных систем водоснабжения, водоотведения и канализации. Их выбирают для трубопроводов, где важны высокая прочность, устойчивость к нагрузкам, герметичность соединений и длительный срок службы.

ВЧШГ означает высокопрочный чугун с шаровидным графитом. По механическим свойствам этот материал прочнее обычного серого чугуна и лучше выдерживает удары, деформации и подвижки грунта.

Что представляют собой трубы ВЧШГ

Трубы ВЧШГ — это напорные чугунные изделия из высокопрочного чугуна с шаровидным графитом. Они используются для транспортировки питьевой и технической воды, сточных жидкостей и других сред, допустимых технической документацией.

В обычном сером чугуне графит имеет пластинчатую форму, которая способствует концентрации напряжений. В ВЧШГ графит распределён в виде шаровидных включений, поэтому материал сочетает высокую прочность с пластичностью и ударной вязкостью.

В общем каталоге чугунных труб представлены изделия для напорных и безнапорных инженерных систем. При выборе необходимо учитывать материал, назначение, диаметр, рабочее давление и конструкцию соединения.

Чем ВЧШГ отличается от серого чугуна

Главное отличие ВЧШГ заключается в форме графита и связанных с ней механических свойствах материала. Высокопрочный чугун меньше склонен к хрупкому разрушению и лучше выдерживает переменные нагрузки.

Благодаря сочетанию прочности и пластичности трубы из ВЧШГ подходят для прокладки под дорогами, на участках со сложным грунтом и в местах с повышенными внешними нагрузками.

Как устроены трубы ВЧШГ

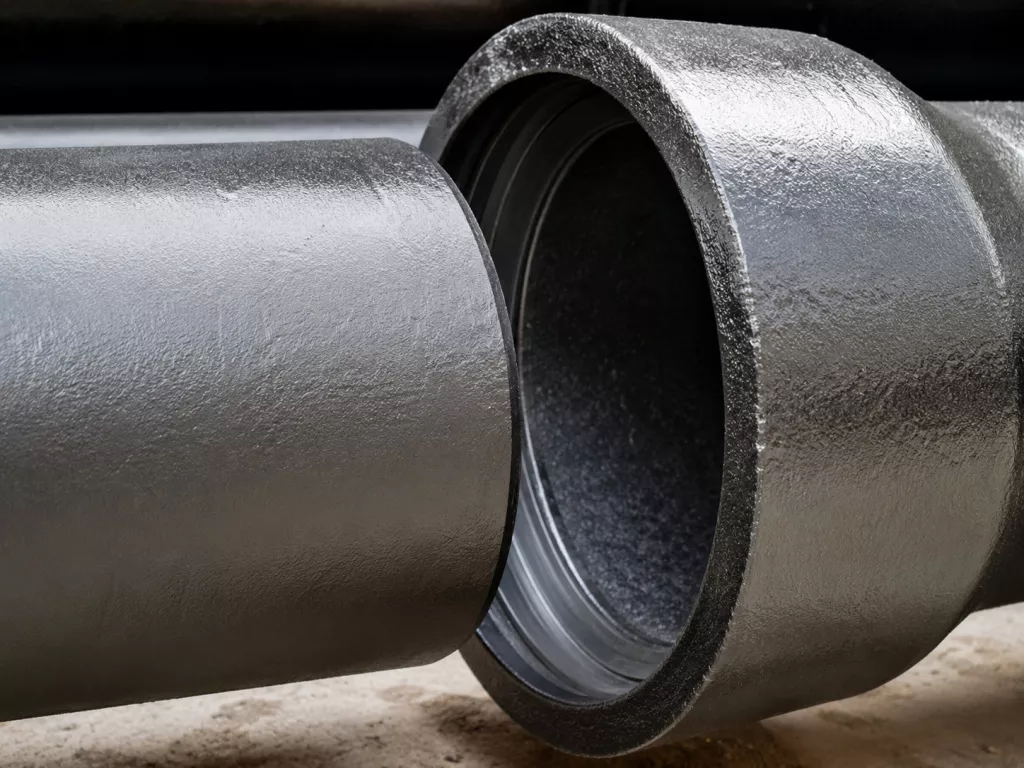

Трубы ВЧШГ обычно имеют раструб на одном конце и гладкий конец на другом. Герметичное соединение образуется за счёт резинового уплотнительного кольца, которое устанавливается внутри раструба.

Основные элементы системы:

• прямые трубы;

• отводы;

• тройники;

• переходы;

• патрубки;

• фасонные части;

• раструбные соединения;

• уплотнительные кольца;

• фланцевые элементы;

• трубопроводная арматура.

Раструбное соединение допускает небольшое угловое отклонение труб. Это позволяет прокладывать трубопровод с плавным изменением направления и частично компенсировать подвижки грунта.

Для чего нужны защитные покрытия

Защитные покрытия повышают коррозионную стойкость труб ВЧШГ и сохраняют качество внутренней поверхности. Тип покрытия выбирают по назначению трубопровода, свойствам транспортируемой среды и условиям прокладки.

Для внутренней защиты часто используют цементно-песчаное покрытие. Оно отделяет чугун от воды, уменьшает коррозионное воздействие и помогает сохранять гидравлические характеристики трубопровода.

Наружная поверхность может иметь:

• металлическое защитное покрытие;

• цинковый или цинково-алюминиевый слой;

• финишное лакокрасочное покрытие;

• дополнительную защиту для агрессивных грунтов;

• полиэтиленовый рукав или специальную оболочку.

Качество внутреннего и наружного покрытия необходимо проверять перед монтажом. На поверхности не должно быть значительных сколов, отслоений и механических повреждений.

Где применяются трубы ВЧШГ

Трубы из ВЧШГ применяются преимущественно в напорных наружных сетях. Они подходят для городских, промышленных и коммунальных трубопроводов большого диаметра.

Основные области применения:

• магистральные и распределительные сети водоснабжения;

• транспортировка питьевой воды;

• системы технического водоснабжения;

• напорная канализация;

• водоотведение промышленных объектов;

• насосные станции;

• противопожарные водопроводы;

• трубопроводы под автомобильными дорогами;

• сети в сложных грунтовых условиях;

• реконструкция городских коммуникаций.

Для таких проектов выбирают чугунные трубы ВЧШГ с требуемым диаметром, классом давления, типом соединения и защитным покрытием.

Когда ВЧШГ выбирают для водоснабжения

Для водоснабжения ВЧШГ выбирают, когда трубопровод должен выдерживать высокое внутреннее давление и значительные наружные нагрузки. Материал подходит для магистральных и распределительных сетей питьевой и технической воды.

Трубы ВЧШГ особенно оправданы:

• при большом диаметре трубопровода;

• под дорогами и площадками;

• в плотной городской застройке;

• при значительной глубине прокладки;

• в грунтах с возможными подвижками;

• при повышенных требованиях к надёжности;

• на участках, где ремонт затруднён;

• при длительном расчётном сроке эксплуатации.

Для питьевого водоснабжения внутреннее покрытие и уплотнительные материалы должны соответствовать требованиям к контакту с питьевой водой.

Когда ВЧШГ выбирают для канализации

Для канализации трубы ВЧШГ используют прежде всего в напорных системах водоотведения. Они выдерживают рабочее давление, механические нагрузки и воздействие грунта на подземный трубопровод.

Такие трубы подходят:

• для напорных коллекторов;

• для участков после канализационных насосных станций;

• для промышленных систем водоотведения;

• для трубопроводов под дорогами;

• для сетей большого диаметра;

• для участков со сложными условиями прокладки.

Для обычной безнапорной внутренней канализации зданий чаще используют другие виды чугунных или полимерных труб. ВЧШГ наиболее рационален в наружных напорных сетях, где требуется высокая прочность.

Какие преимущества имеют трубы ВЧШГ

Основные преимущества ВЧШГ — высокая прочность, пластичность и стойкость к внешним нагрузкам. Эти свойства позволяют использовать чугунные трубы в сложных условиях строительства и эксплуатации.

К преимуществам относятся:

• устойчивость к внутреннему давлению;

• высокая механическая прочность;

• ударная вязкость;

• способность выдерживать подвижки грунта;

• герметичные раструбные соединения;

• коррозионная стойкость при правильной защите;

• стабильная геометрия;

• большой выбор диаметров;

• длительный срок службы;

• возможность ремонта отдельного участка;

• широкий ассортимент фасонных частей.

По сравнению с трубами из серого чугуна ВЧШГ лучше переносит ударные и циклические нагрузки. По сравнению со стальными трубами он не требует сварки при стандартном раструбном монтаже.

Какие ограничения имеют трубы ВЧШГ

Главные ограничения ВЧШГ — большой вес и необходимость применения подъёмного оборудования. Стоимость труб, фасонных частей и монтажа также может быть выше, чем у некоторых полимерных систем.

При выборе учитывают:

• массу труб;

• необходимость спецтехники;

• стоимость доставки;

• состояние подъездных путей;

• тип грунта;

• требования к наружной защите;

• совместимость фасонных частей;

• качество уплотнительных колец;

• расчётное рабочее давление.

Экономическую эффективность следует оценивать по всему сроку службы трубопровода. Более высокая начальная стоимость может компенсироваться надёжностью и снижением затрат на ремонт.

Чем ВЧШГ отличается от полиэтиленовых труб

ВЧШГ отличается от полиэтилена большей жёсткостью и устойчивостью к сосредоточенным механическим нагрузкам. Полиэтиленовые трубы легче и удобнее при протяжке длинных участков, поэтому оба варианта выбирают по условиям проекта.

Для протяжённых водопроводных сетей без высоких сосредоточенных нагрузок альтернативой могут быть трубы ПНД для воды. На участках под дорогами, при большой глубине и повышенных требованиях к жёсткости часто выбирают ВЧШГ.

Как соединяют трубы ВЧШГ

Основным способом является раструбное соединение с резиновым уплотнительным кольцом. Гладкий конец одной трубы вводят в раструб другой до предусмотренной монтажной отметки.

Монтаж выполняют поэтапно:

1. Проверяют состояние раструба и гладкого конца.

2. Очищают соединяемые поверхности.

3. Устанавливают резиновое кольцо.

4. Наносят разрешённую монтажную смазку.

5. Совмещают трубы по оси.

6. Вводят гладкий конец в раструб.

7. Проверяют положение уплотнения и глубину соединения.

Для подключения арматуры, оборудования и отдельных участков применяют фланцевые соединения и соответствующие фасонные части.

Что учитывать при монтаже

При монтаже важно не повредить трубы, покрытия и уплотнительные элементы. Вес трубопровода должен передаваться на подготовленное основание, а не на отдельные соединения.

Основные требования:

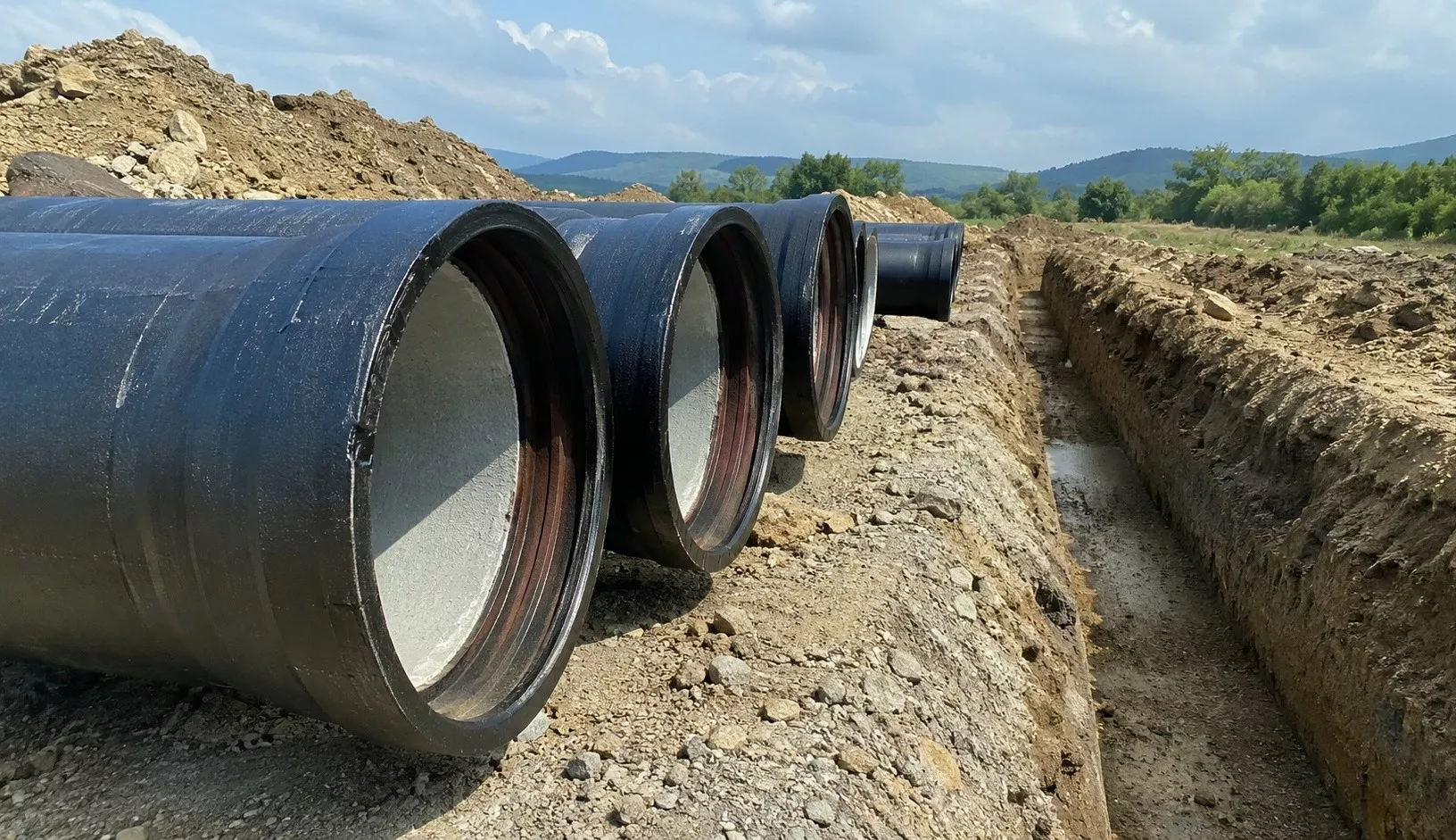

• подготовить ровное основание траншеи;

• исключить контакт с крупными камнями;

• не сбрасывать трубы при разгрузке;

• использовать подходящие захваты;

• защищать покрытия от повреждений;

• очищать раструбы перед сборкой;

• применять совместимые уплотнительные кольца;

• соблюдать глубину соединения;

• контролировать уклон и положение труб;

• выполнять обратную засыпку послойно.

При монтаже нельзя ударять трубы друг о друга или перемещать их волоком по грунту. Повреждённые участки наружного покрытия необходимо восстановить по технологии производителя.

Как выбрать трубы ВЧШГ

Выбор начинают с назначения трубопровода, рабочего давления и условий прокладки. Затем определяют диаметр, тип соединения, класс трубы и необходимую защиту поверхности.

Перед заказом проверяют:

• назначение для водоснабжения или канализации;

• условный проход и наружный диаметр;

• рабочее давление;

• класс прочности;

• длину трубы;

• тип раструбного соединения;

• материал уплотнительного кольца;

• внутреннее покрытие;

• наружную защиту;

• совместимость фасонных частей;

• сертификаты и паспорт качества.

Требования к трубам, фитингам, арматуре и соединениям из чугуна с шаровидным графитом устанавливает ГОСТ ISO 2531-2022. Стандарт распространяется на изделия, применяемые для строительства трубопроводов водо- и газоснабжения, канализации и других допустимых систем.

Что выбрать под конкретную задачу

Для магистрального водопровода большого диаметра ВЧШГ выбирают при высоком давлении, значительной глубине и сложных внешних нагрузках. Материал обеспечивает жёсткость трубопровода и устойчивость к механическому воздействию.

Для напорной канализации ВЧШГ подходит на участках после насосных станций, под дорогами и в промышленных сетях. При этом внутреннее покрытие должно соответствовать составу транспортируемой среды.

Для лёгкого водопровода и бестраншейной прокладки можно рассмотреть полиэтилен. Для ремонта или строительства традиционных чугунных сетей также могут применяться раструбные трубы ЧНР, если их характеристики соответствуют проекту.

Какие ошибки допускают при выборе

Главная ошибка — выбирать трубы только по диаметру и цене. Надёжность системы зависит также от рабочего давления, класса прочности, соединения, покрытия и условий грунта.

Распространённые ошибки:

• не учитывать назначение трубопровода;

• выбирать класс без расчёта нагрузки;

• использовать неподходящие уплотнительные кольца;

• не проверять качество покрытия;

• смешивать несовместимые трубы и фасонные части;

• повреждать изделия при разгрузке;

• укладывать трубы на неподготовленное основание;

• не учитывать агрессивность грунта;

• заменять проектное соединение случайным аналогом;

• не проверять сертификаты продукции.

Что выбрать в итоге

Чугунные трубы ВЧШГ выбирают для напорного водоснабжения и канализации, когда требуются высокая прочность, жёсткость и устойчивость к внешним нагрузкам. Они особенно эффективны в городских сетях, под дорогами, на большой глубине и на участках со сложными грунтовыми условиями.

При выборе необходимо учитывать назначение трубопровода, диаметр, рабочее давление, класс прочности, тип раструбного соединения и защитные покрытия. Надёжность системы обеспечивают не только трубы, но и совместимые фасонные части, уплотнительные кольца и правильная технология монтажа.
