Заделка стыков труб ППУ при монтаже тепловой сети

Заделка стыков труб ППУ при монтаже тепловой сети — это восстановление теплоизоляции и защитной оболочки в месте сварного соединения. На заводе трубы выпускаются с готовой ППУ изоляцией, но торцевые участки остаются открытыми для сварки. После соединения труб на объекте этот участок необходимо закрыть муфтой, загерметизировать и заполнить теплоизоляционным материалом.

Если заделка стыка выполнена неправильно, даже качественная труба ППУ может потерять часть своих преимуществ. Через неплотности в муфте или оболочке внутрь попадает влага, пенополиуретан намокает, ухудшается теплоизоляция, растут теплопотери, а стальная рабочая труба получает риск коррозии. Поэтому зона стыка является одним из самых ответственных мест при строительстве и ремонте тепловых сетей.

Для монтажа теплотрассы важно заранее выбрать не только трубы, но и соответствующие материалы для заделки соединений: муфты, ленты, пробки, заливочные компоненты, элементы СОДК или ОДК, инструмент и комплект для проверки герметичности. От правильной комплектации зависит качество работ, срок службы трубопроводов и надежность всей системы.

Что такое заделка стыка трубы ППУ

Заделка стыка трубы ППУ — это комплекс монтажных работ, который выполняется после сварки стальных труб. Сначала соединяют рабочую трубу, затем проверяют качество сварных швов, подготавливают поверхность, устанавливают муфту, герметизируют края и заполняют пространство между рабочей трубой и наружной оболочкой пенополиуретаном.

На прямом участке заводская труба уже имеет теплоизоляционный слой. Обычно конструкция включает стальную трубу, слой пенополиуретана и наружную оболочку из полиэтиленовой или оцинкованной стали. Но в зоне стыка теплоизоляция отсутствует, потому что концы труб должны быть доступны для сварки. Именно поэтому после выполнения сварных соединений требуется восстановить защитную и теплоизоляционную часть конструкции.

Задача заделки — сделать место соединения максимально близким по свойствам к заводскому участку трубы. Стык должен быть защищен от влаги, механическим воздействию, перепадов температуры, потерь тепла и повреждения проводов системы оперативного дистанционного контроля. Если в проекте предусмотрена СОДК, при заделке важно правильно соединить и проверить сигнальные провода.

Почему стык является уязвимым участком теплотрассы

Стык является уязвимым участком, потому что в этом месте заводская изоляция прерывается. Пока сварка не выполнена, труба не может быть закрыта полной теплоизоляцией. После сварки участок остается открытым и требует отдельной обработки.

Главная опасность — попадание влаги. Пенополиуретан обладает хорошей теплоизоляцией, но при нарушении герметичности он может намокать. Вода снижает теплоизоляционные свойства, повышает теплопотери и создает условия для коррозии стали. Если проблема остается незамеченной, повреждение может развиваться внутри конструкции, а ремонт теплотрассы становится сложнее и дороже.

На качество стыка влияет несколько факторов: температура воздуха во время работ, сухость поверхности, качество сварки, правильный диаметр муфты, состояние оболочки, подготовка участка, соблюдение технологии заливки, объем компонентов и контроль герметичности. Ошибка на любом из этих этапов может снизить надежность соединения.

Какие материалы используют для заделки стыков

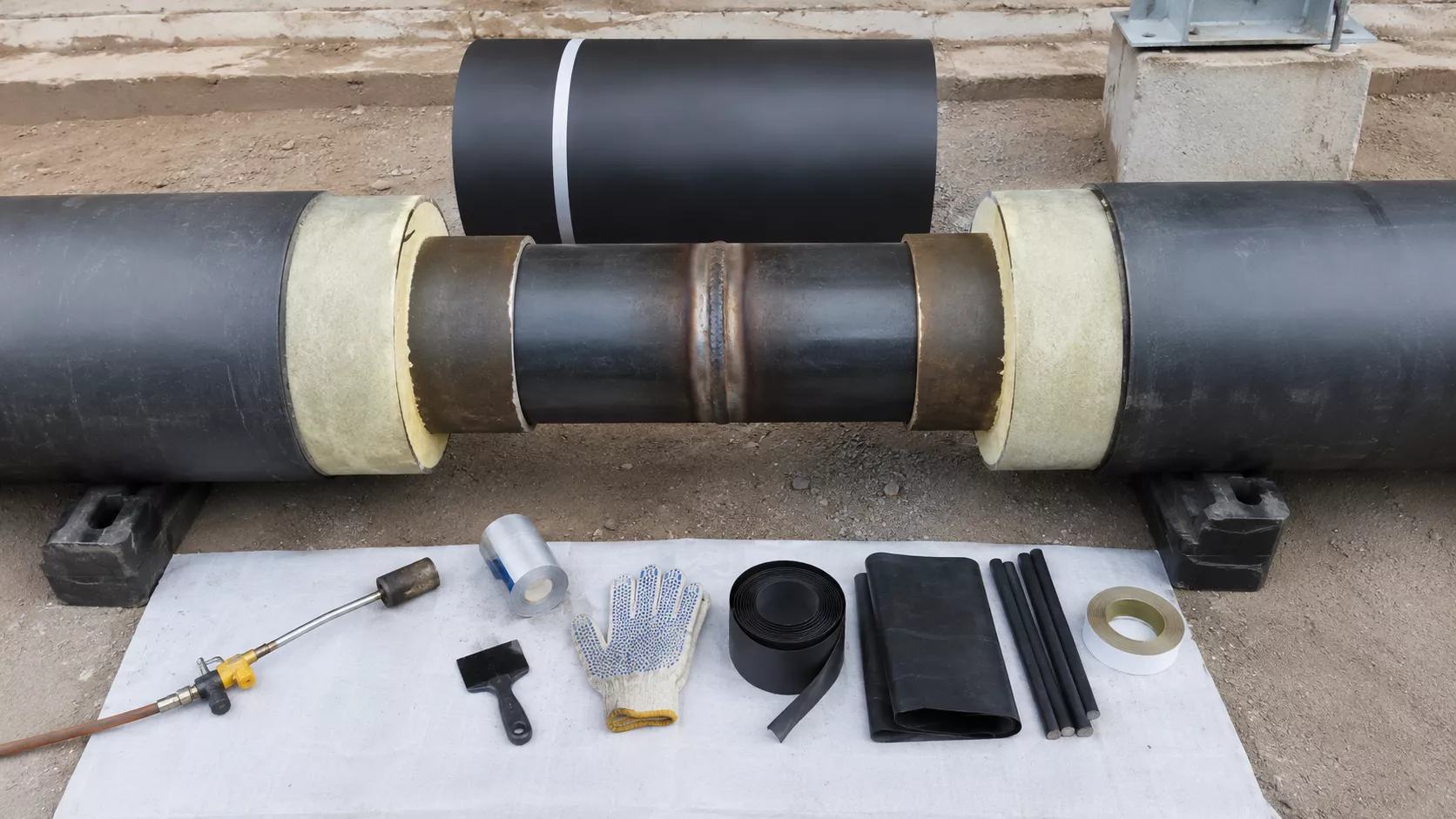

Для заделки стыков труб ППУ используют муфты, заливочные компоненты пенополиуретана, герметизирующие ленты, пробки, манжеты, элементы для защиты отверстия и материалы для восстановления наружной оболочки. Конкретный комплект зависит от типа трубы, диаметра, условий прокладки, вида наружной оболочки и требований проекта.

Муфта закрывает место соединения и формирует наружную защитную часть стыка. Она должна соответствовать диаметром оболочке трубы и обеспечивать плотное прилегание. Для труб в полиэтиленовой оболочке обычно применяют полиэтиленовые или термоусаживаемые муфты. Для труб в оцинкованной оболочке используют решения, соответствующие металлической наружной защите.

Заливочные компоненты нужны для заполнения пространства внутри муфты. Обычно применяются компоненты пенополиуретана, которые после смешивания расширяются и формируют теплоизоляционный слой. Важно правильно рассчитать объем, потому что недостаточное заполнение оставляет пустоты, а избыточное давление может повредить оболочку или нарушить форму стыка.

Герметизирующие материалы защищают края муфты и места технологических отверстий. Ленты, пробки и дополнительные элементы не должны пропускать воду внутрь стыка. Если в конструкции есть провода СОДК или ОДК, их соединение и проверка выполняются до полного закрытия участка.

Чем отличается заделка стыков труб ППУ ПЭ и ППУ ОЦ

Заделка стыков труб ППУ ПЭ и ППУ ОЦ отличается типом наружной оболочки и условиями применения. Труба ППУ ПЭ используется преимущественно для подземной прокладки. Ее наружная оболочка выполнена из полиэтилена, который защищает теплоизоляцию от грунта, влаги и механических воздействий при укладке в траншею.

Для таких труб особенно важна герметичность муфты. Стык после монтажа будет находиться в грунте, поэтому оболочка должна быть защищена от воды и давления засыпки. При заделке используют муфты и материалы, совместимые с полиэтиленовой оболочкой.

Труба ППУ ОЦ применяется для надземной прокладки и участков, где наружная защита выполняется оцинкованной оболочкой. Такая конструкция рассчитана на другие условия эксплуатации: воздействие воздуха, осадков, температуры, монтажных опор и открытого размещения. При заделке стыков важно обеспечить защиту металлической оболочки и аккуратно восстановить наружную часть соединения.

Как проходит заделка стыка после сварки

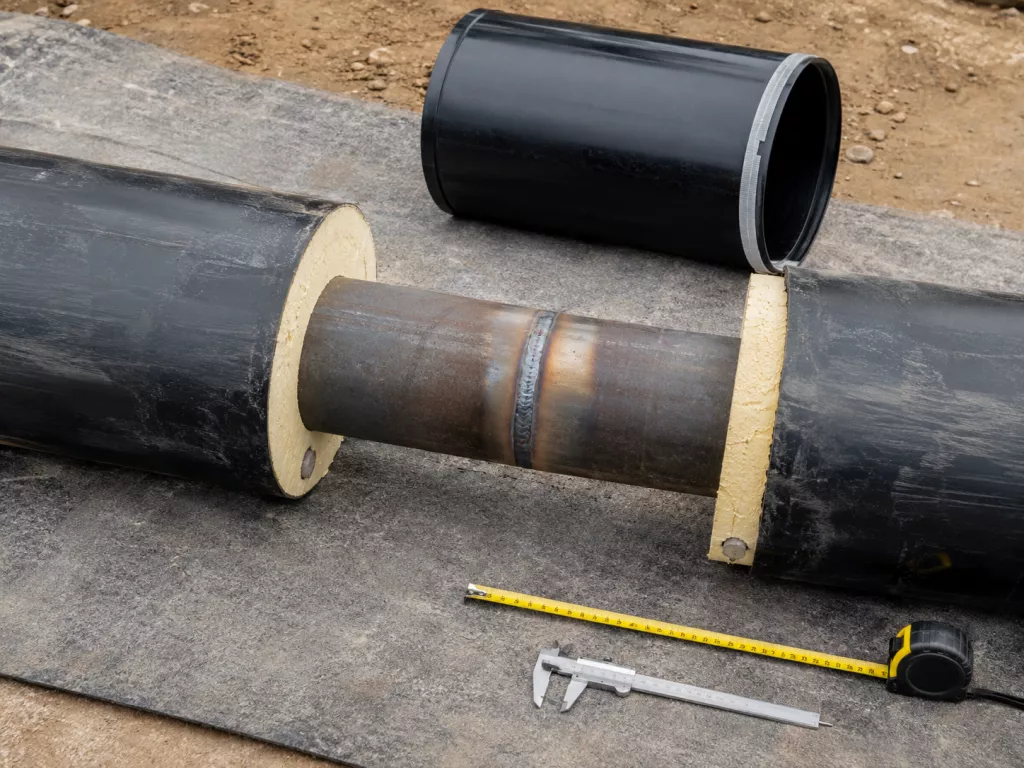

Заделка стыка проводится после сварки рабочей трубы и проверки качества сварного шва. Перед установкой муфты участок очищают от загрязнений, влаги, пыли и следов работ. Поверхность должна быть подготовлена так, чтобы материалы плотно прилегали к оболочке и не образовывали открытых мест для проникновения воды.

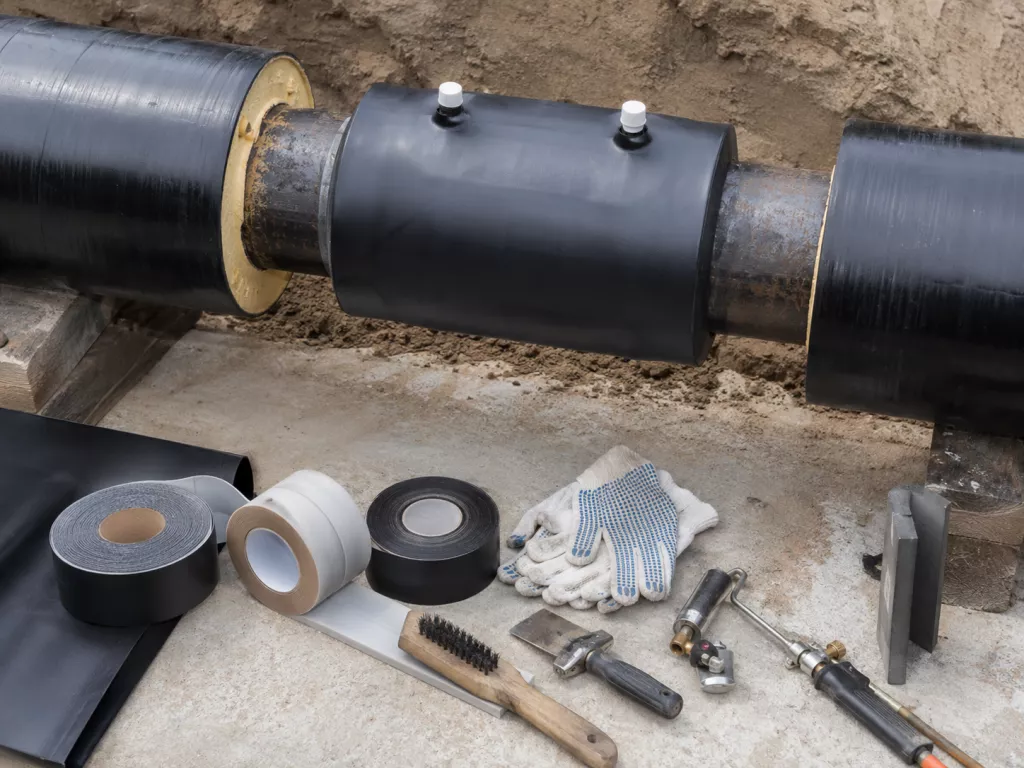

Далее выполняют установку муфты. Ее размещают на участке соединения, выравнивают по оболочке и фиксируют в нужном положении. Если используется термоусаживаемая муфта, ее необходимо нагреть в соответствии с технологией, чтобы она плотно обжала место соединения. При этом важно не перегреть материал и не повредить наружную оболочку трубы.

После установки муфты выполняют заполнение внутреннего пространства пенополиуретаном. Через технологические отверстия вводят заливочные компоненты, которые в процессе реакции расширяются и заполняют свободный объем. После завершения вспенивания отверстия закрывают пробками и герметизируют.

На последнем этапе проводится проверка герметичности и качества выполненного стыка. Если предусмотрена СОДК, проверяют провода и работоспособность системы контроля. Только после этого участок можно считать готовым к дальнейшим монтажным работам, засыпке траншеи или вводу в эксплуатацию.

Как СОДК помогает контролировать состояние стыков

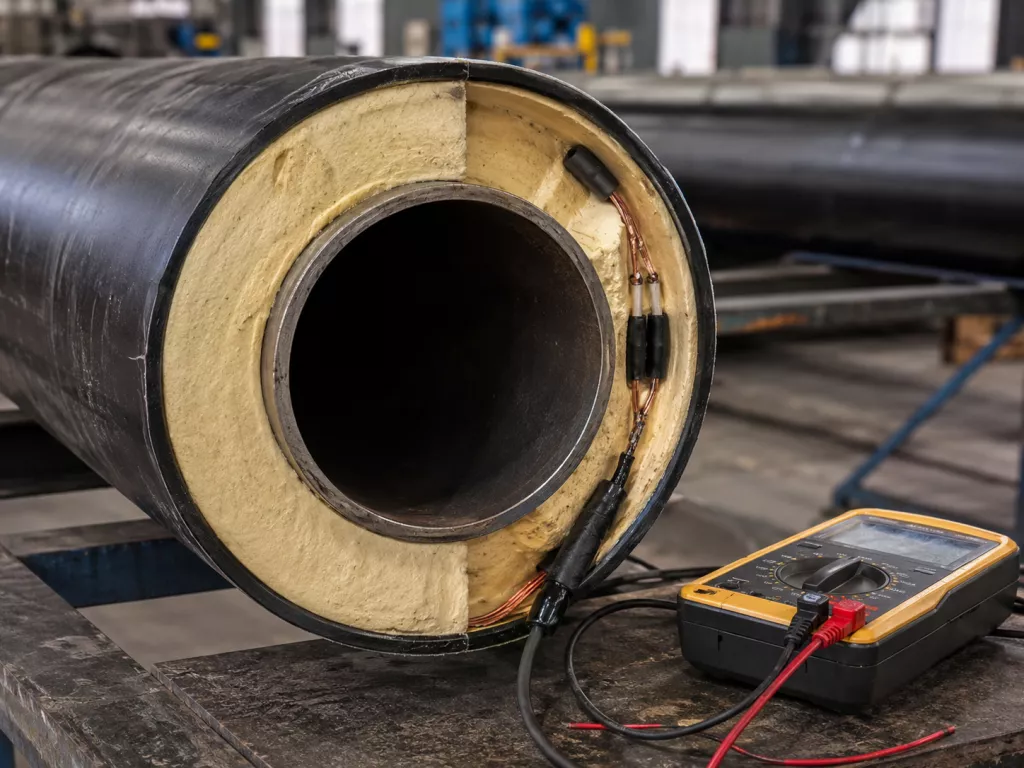

СОДК — это система оперативного дистанционного контроля, которая используется для обнаружения увлажнения теплоизоляции в трубопроводах ППУ. Внутри теплоизоляционного слоя проходят сигнальные провода. Если влага попадает в изоляцию, система позволяет выявить проблемный участок и принять меры до серьезного повреждения теплотрассы.

В зоне стыка провода СОДК требуют особого внимания. После сварки труб их необходимо правильно соединить, проверить и защитить. Если провода повреждены, перепутаны или плохо соединены, контроль состояния изоляции будет работать некорректно. В таком случае даже качественная заделка муфты не даст полной надежности системы.

Особенно важно контролировать СОДК на протяженных тепловых сетях, где доступ к трубопроводу после засыпки ограничен. Проверка проводов до закрытия муфты позволяет избежать повторного вскрытия участка и дополнительных работ.

В некоторых конструкциях используют кабель вывода, который помогает организовать доступ к системе контроля в нужных точках теплотрассы. Такие решения востребованы на ответственных участках, где требуется регулярный контроль состояния теплоизоляции.

Какие ошибки чаще всего допускают при заделке стыков

Ошибки при заделке стыков чаще всего связаны с нарушением технологии, спешкой или неправильным подбором материалов. Например, муфта может быть выбрана не по диаметром оболочке трубы, из-за чего прилегание получается неплотным. В другом случае монтаж проводят при неподходящей температуре воздуха или на влажной поверхности, что ухудшает герметичность соединения.

Распространенная проблема — неправильное заполнение муфты пенополиуретаном. Если компонентов меньше, чем нужно, внутри остаются пустоты. Если объем слишком большой, давление пены может деформировать стык или привести к вытеканию материала через отверстия. Поэтому заливка должна выполняться по расчету и с учетом размеров участка.

Еще одна ошибка — слабый контроль проводов СОДК. Провода могут быть повреждены во время сварки, подготовки поверхности или установки муфты. Если их не проверить до закрытия стыка, проблема обнаружится поздно, когда участок уже будет засыпан или введен в эксплуатацию.

Также нельзя игнорировать проверку герметичности. Визуально стык может выглядеть аккуратно, но при этом иметь небольшие неплотности. Через них в течение времени может проникать вода. Поэтому контроль качества должен быть обязательной частью работ.

Где применяется заделка стыков труб ППУ

Заделка стыков труб ППУ применяется при строительстве, ремонте и реконструкции тепловых сетей. Она нужна на подземных и надземных участках теплотрассы, при прокладке новых трубопроводов, замене старых линий, подключении фасонных элементов, установке отводов, переходов, тройников и других деталей.

Такие работы выполняются на городских тепловых сетях, промышленных объектах, внутриквартальных линиях, магистральных участках, вводах в здания и местах подключения к существующим системам. В каждом случае стык должен сохранять теплоизоляционные свойства и защищать рабочую трубу от внешнего воздействия.

Заделка особенно важна в местах, где трубопровод проходит в сложных условиях: во влажном грунте, на участках с высоким уровнем грунтовых вод, рядом с опорами, в зонах с перепадами температуры, при плотной городской застройке и ограниченном доступе для ремонта. Чем сложнее условия эксплуатации, тем выше требования к качеству муфты, герметичности и контролю соединений.

Какие трубы ППУ выбрать под задачу

Выбор труб ППУ зависит от способа прокладки, температуры рабочей среды, давления, диаметра трубопровода, требований к СОДК, типа наружной оболочки и условий монтажа. Для подземных тепловых сетей чаще используют трубы ППУ ПЭ, потому что полиэтиленовая оболочка хорошо подходит для контакта с грунтом и защищает теплоизоляционный слой от влаги.

Для надземной прокладки выбирают трубы ППУ ОЦ. Оцинкованная оболочка применяется там, где трубопровод размещается открыто, на опорах, в промышленных зонах или на участках, где важна защита теплоизоляции от внешних воздействий воздуха, осадков и механических факторов.

Если объект требует контроля состояния изоляции, нужно предусмотреть трубы с СОДК, кабелем вывода и соответствующими монтажными элементами. Если на участке есть повороты, ответвления или изменение диаметра, заранее подбирают фасонные изделия: отводы, переходы, тройники и комплектующие для заделки стыков.

Для сложных условий можно рассмотреть трубу ППУ ПЭ усиленную. Она применяется там, где к наружной оболочке предъявляются повышенные требования по прочности, устойчивости к нагрузкам и защите при подземной прокладке.

Что входит в комплект для качественного монтажа стыка

Для качественного монтажа стыка требуется не только труба ППУ, но и полный комплект материалов. В него могут входить муфта, герметизирующие ленты, заливочные компоненты пенополиуретана, пробки, элементы для закрытия отверстий, материалы для обработки поверхности, инструмент для нагрева и оборудование для проверки СОДК.

Комплект подбирают по диаметру трубы, типу оболочки, условиям прокладки и требованиям проекта. Нельзя использовать случайные материалы, которые не соответствуют конструкции трубы. Муфта должна подходить по размеру, компоненты — по объему, а герметизирующие элементы — по условиям эксплуатации.

При заказе труб ППУ важно заранее уточнить, какие монтажные материалы нужны для конкретного участка. Это позволяет избежать ситуации, когда трубы доставлены на объект, но заделка стыков задерживается из-за отсутствия муфт, пробок, лент или компонентов для заливки.

Как проверить качество заделки перед вводом в эксплуатацию

Перед вводом теплотрассы в эксплуатацию необходимо проверить качество заделки стыков. Осматривают внешнее состояние муфты, плотность прилегания к оболочке, отсутствие видимых повреждений, качество герметизации отверстий и состояние мест соединений.

Если предусмотрена СОДК, проводят проверку системы контроля. Важно убедиться, что провода соединены правильно, сигнал проходит, повреждений нет, а изоляция не имеет признаков увлажнения. На ответственных объектах результаты проверки фиксируют в документации.

Также оценивают соответствие выполненных работ проекту и техническим требованиям. Если монтаж проводился при сложных погодных условиях, низкой температуре воздуха или высокой влажности, контроль должен быть особенно внимательным. Качественная заделка стыка обеспечивает защиту теплоизоляции от воды, снижает теплопотери и помогает продлить срок службы трубопровода.

Как заказать трубы ППУ и материалы для заделки стыков

Для выбора труб ППУ и материалов для заделки стыков нужно определить основные параметры объекта: способ прокладки, диаметр труб, тип наружной оболочки, температуру рабочей среды, давление, наличие СОДК, количество сварных соединений, условия монтажа и требования к сроку службы тепловой сети.

В каталоге сайта можно выбрать трубы ППУ для подземной и надземной прокладки, а также подобрать изделия под конкретные условия эксплуатации. Для подземных тепловых сетей подходят трубы ППУ ПЭ, для открытых участков — трубы ППУ ОЦ, для сложных условий — усиленные решения и комплектация с дополнительной защитой.

Стоимость зависит от диаметра, типа оболочки, объема поставки, наличия СОДК, фасонных элементов, монтажных комплектов, сроков производства и условий доставки. Для уточнения цены, наличия, сертификатов, технических характеристик и сроков поставки можно отправить заявку через сайт или заказать звонок специалиста компании.

При обращении важно указать диаметр трубы, тип оболочки, протяженность участка, количество стыков, условия прокладки и требования к системе контроля. Это поможет подобрать трубу ППУ, муфты, заливочные материалы и необходимые элементы для надежного монтажа тепловой сети.
